| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FD-6100 |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |
রোবোটিক্স এনএলওএস 3 কিমি ড্রোন সিস্টেম টেলিমেট্রি ডেটা এবং এইচডি ভিডিও আইপি মেশ ওএম মডিউল
পরিচিতি

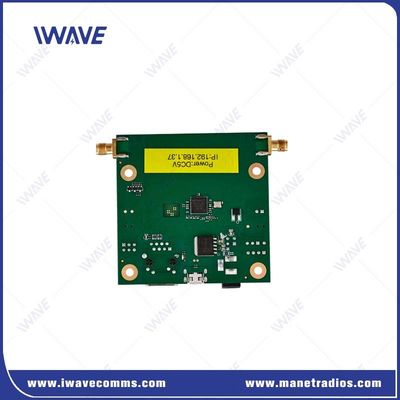

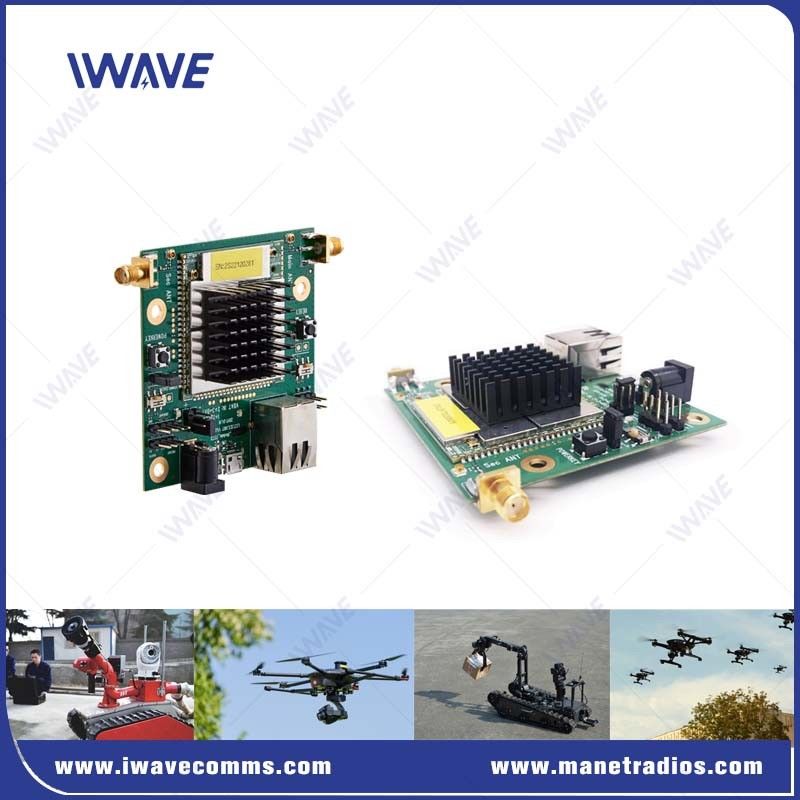

এফডি-৬১০০ একটি কম্প্যাক্ট, ট্রি-ব্যান্ড ওএম ডিজিটাল ডেটা লিঙ্ক যা ৮০০ মেগাহার্টজ, ১.৪ গিগাহার্টজ এবং ২.৪ গিগাহার্টজ ফ্রিকোয়েন্সি ব্যান্ডে কাজ করে।এটি ইউএভি (বিমানবিহীন বিমানবাহী যানবাহন) এবং ইউজিভি (বিমানবিহীন স্থলবাহী যানবাহন) -এ নজরদারি এবং ভিডিও সম্প্রচারের জন্য উপযুক্ত।. আইপি মেশ রেডিওগুলি এমনকি সবচেয়ে চাহিদাপূর্ণ পরিবেশের জন্য একটি নির্ভরযোগ্য এবং অভিযোজিত MANET (মোবাইল অ্যাড-হক নেটওয়ার্ক) সমাধান সরবরাহ করে।FD-6100 তিনটি ফ্রিকোয়েন্সি ব্যান্ড জুড়ে একটি শক্তিশালী এবং নিরাপদ সংযোগ নিশ্চিত করে, এফএইচএসএস (ফ্রিকোয়েন্সি হপিং স্প্রেড স্পেকট্রাম) প্রযুক্তি ব্যবহার করে এবং শক্তিশালী আরএফ পারফরম্যান্স প্রদানের জন্য টিডি-এলটিই প্রযুক্তি স্ট্যান্ডার্ডের উচ্চ সংবেদনশীলতা ব্যবহার করে।দীর্ঘ দূরত্বের ক্ষমতা উচ্চ মানের ওয়্যারলেস ভিডিও এবং টেলিমেট্রি যোগাযোগের অনুমতি দেয়.
মূল বৈশিষ্ট্য
|
● মোবাইল অ্যাপ্লিকেশনের জন্য অপ্টিমাইজড স্বয়ং নিরাময় তরল জাল নকশা ● ডেটা রেটঃ ৩০ এমবিপিএস (সংযুক্ত আপলিংক এবং ডাউনলিংক) ● ত্রি-ব্যান্ড ফ্রিকোয়েন্সি অপারেশন (800MHz/1.4GHz/2.4GHz, সফটওয়্যারের মাধ্যমে নির্বাচনযোগ্য) ● সিউমলেস প্ল্যাটফর্ম ইন্টিগ্রেশনের জন্য OEM (নগ্ন বোর্ড) ফর্ম্যাট ● ইউএভির জন্য লং রেঞ্জ লাইন অফ ভিউ (এলওএস): ১০ কিমি (এয়ার টু গ্রাউন্ড) ● সামঞ্জস্যযোগ্য মোট আউটপুট শক্তি 25dBm পর্যন্ত ● একটি একক ফ্রিকোয়েন্সি MESH নেটওয়ার্কে 32 টি পর্যন্ত নোড সমর্থন করে ● আরএফ পাওয়ার অ্যাডজাস্টেবল রেঞ্জঃ -40dBm থেকে +25dBm ● Mesh, Point-to-Multipoint, এবং Point-to-Point কনফিগারেশন সমর্থন করে ● একযোগে আইপি এবং সিরিয়াল ডেটা ট্রান্সমিশন ● অপারেটিং তাপমাত্রা পরিসীমাঃ -৪০°সি থেকে +৮০°সি ● সুরক্ষার জন্য ১২৮/২৫৬-বিট এইএস এনক্রিপশন |
|
প্রয়োগ
এফডি-৬১০০ স্বয়ংক্রিয়ভাবে গঠনের এবং স্বয়ংক্রিয়ভাবে পুনরুদ্ধারযোগ্য জাল নেটওয়ার্ককে সক্ষম করে। জাল নেটওয়ার্কগুলি স্থিতিশীলতা উন্নত করে, পরিসীমা প্রসারিত করে এবং সহযোগী যোগাযোগকে সহজ করে।এটি আকার এবং ওজন সমালোচনামূলক UxV অ্যাপ্লিকেশন জন্য আদর্শ, প্ল্যাটফর্ম এবং সিস্টেম ইন্টিগ্রেশনের জন্য একটি খালি বোর্ড সমাধানের SWaP সরবরাহ করে।
●বৃহত্তর এলাকা কভারেজ এবং মাল্টি-হপ, রোবোটিক্সের মতো মোবাইল অ্যাপ্লিকেশনের জন্য আদর্শ
● কৌশলগত যোগাযোগ
●বিমানবিহীন স্থল যানবাহন বেতার ভিডিও সংক্রমণ
স্পেসিফিকেশন
| সাধারণ | ||
| টেকনোলজি | টিডি-এলটিই ওয়্যারলেস টেকনোলজি স্ট্যান্ডার্ডের উপর ভিত্তি করে MESH | |
| এনক্রিপশন | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| তথ্যের হার | 30 এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) | |
| পরিসীমা | ১০ কিলোমিটার (বায়ু থেকে স্থল) ৫০০ মিটার-৩ কিলোমিটার (এনএলওএস) স্থল থেকে স্থল) | |
| ক্যাপাসিটি | ১৬টি নোড | |
| পাওয়ার | 23dBm±2 (অনুরোধে 2W বা 10W) | |
| লেটেন্সি | ওয়ান হপ ট্রান্সমিশন≤30ms | |
| মডুলেশন | QPSK, 16QAM, 64QAM | |
| এন্টি-জ্যাম | স্বয়ংক্রিয়ভাবে ক্রস-ব্যান্ড ফ্রিকোয়েন্সি হপিং | |
| ব্যান্ডউইথ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| বিদ্যুৎ খরচ | ৫ ওয়াট | |
| পাওয়ার ইনপুট | DC12V | |
| সংবেদনশীলতা | ||
| 2.4GHZ | ২০ মেগাহার্টজ | -৯৯ ডিবিএম |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | |
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | |
| ৩ এমএইচজেড | -১০৬ ডিবিএম | |
| 1.4GHZ | ২০ মেগাহার্টজ | -১০০ ডিবিএম |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | |
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | |
| ৩ এমএইচজেড | -১০৬ ডিবিএম | |
| ৮০০ এমএইচজেড | ২০ মেগাহার্টজ | -১০০ ডিবিএম |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | |
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | |
| ৩ এমএইচজেড | -১০৬ ডিবিএম | |
| ফ্রিকোয়েন্সি ব্যান্ড | ||
| 2.4 গিগাহার্টজ | 2401.5-2481.5 MHz | |
| 1.4 গিগাহার্টজ | 1427.9-1447.9MHz | |
| ৮০০ মেগাহার্টজ | 806-826 MHz | |
| COMUART | ||
| বৈদ্যুতিক স্তর | 2.85V ভোল্টেজ ডোমেইন এবং 3V/3.3V স্তরের সাথে সামঞ্জস্যপূর্ণ | |
| নিয়ন্ত্রণের তথ্য | টিটিএল মোড | |
| বাউড রেট | 115200 বিপিএস | |
| ট্রান্সমিশন মোড | পাস-থ্রো মোড | |
| অগ্রাধিকার স্তর | নেটওয়ার্ক পোর্টের চেয়ে উচ্চতর অগ্রাধিকার যখন সংকেত সংক্রমণ কন্ট্রোল ডেটা অগ্রাধিকারে পাঠানো হবে। |
|
| নোটঃ1. তথ্য প্রেরণ এবং গ্রহণ নেটওয়ার্কে সম্প্রচার করা হয়. সফল নেটওয়ার্কিংয়ের পর, প্রতিটি FD-6100 নোড সিরিয়াল ডেটা গ্রহণ করতে পারে। 2যদি আপনি পাঠানো, গ্রহণ করা এবং নিয়ন্ত্রণের মধ্যে পার্থক্য করতে চান, তাহলে আপনাকে ফরম্যাট নিজেই নির্ধারণ করুন |
||
| মেকানিক্যাল | ||
| তাপমাত্রা | -৪০°সি-+৮০°সি | |
| ওজন | ৫০ গ্রাম | |
| মাত্রা | 7.৮*১০.৮*২ সেমি | |
| স্থিতিশীলতা | MTBF≥10000hr | |
| ইন্টারফেস | ||
| আরএফ | 2 x এসএমএ | |
| ইথারনেট | 1xইথারনেট | |
| COMUART | ১x COMUART | |
| পাওয়ার | ডিসি ইনপুট | |
| নির্দেশক | তিন রঙের এলইডি | |
|
|
