| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-660X |
| MOQ: | 2 |
| মূল্য: | negotiable |
| বিতরণ সময়: | 5-10 দিন |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, এল/সি, ডি/পি |

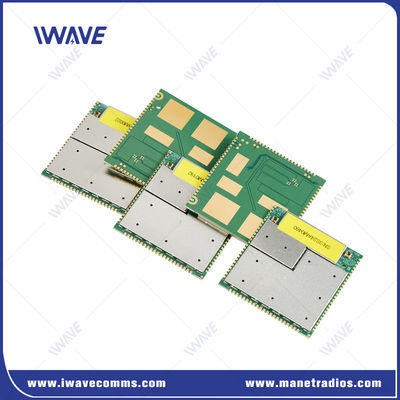

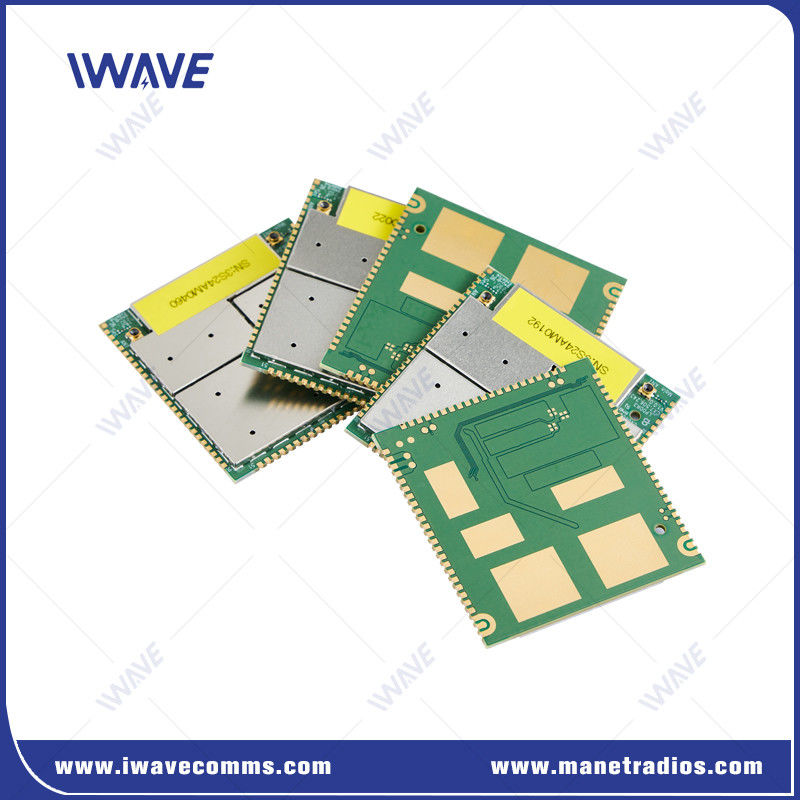

ফ্রিকোয়েন্সি হপিং স্প্রেড স্পেকট্রাম সহ লং রেঞ্জ রেডিও টেলিমেট্রি মডিউল
পরিচিতি
এফডিএম-৬৬০এক্স একটি কমপ্যাক্ট ২০০ মেগাওয়াট আইপি পিটিএমপি ডিভাইস, যা দীর্ঘ দূরত্বের যোগাযোগ এবং উচ্চ ডেটা রেট এয়ারবোর্ড মিশনের জন্য অপ্টিমাইজ করা হয়েছে। অতি দীর্ঘ দূরত্বের সংযোগের জন্য,PA সহ 10W মডেলের মতো উচ্চতর পাওয়ার কনফিগারেশনগুলি 100-150km ওয়্যারলেস লিঙ্ক পৌঁছাতে পারে.
এই সিস্টেমটি এফপিজিএ আর্কিটেকচারকে কাজে লাগায়, মাল্টি-ওয়েভফর্ম কার্যকারিতা, আল্ট্রা-ওয়াইডব্যান্ড অপারেশন এবং একটি তারকা টোপোলজিতে উচ্চ-গতির ফ্রিকোয়েন্সি হপিং সমর্থন করে।এটি বিভিন্ন কনফিগারেশনে ডেটা এবং ভিডিও ট্রান্সমিশন উভয় পরিচালনা করতে সক্ষমপয়েন্ট টু পয়েন্ট, পয়েন্ট টু মাল্টিপয়েন্ট এবং মাল্টিপয়েন্ট টু মাল্টিপয়েন্ট সেটআপ সহ।
এর সুবিধাটেলিমেট্রি মডিউল(FDM-660X):
লং এনএলওএস ট্রান্সমিশনঃ৫০০ মিটার থেকে ৩ কিলোমিটার দূরত্বের স্থিতিশীল যোগাযোগের ক্ষমতা।
হাই স্পিড মুভমেন্টের জন্য সমর্থনঃFDM-660X এমনকি 300 কিলোমিটার / ঘন্টা গতিতে একটি স্থিতিশীল যোগাযোগ লিঙ্ক বজায় রাখে, এটি উচ্চ গতির প্ল্যাটফর্মের জন্য আদর্শ করে তোলে।
উচ্চ সঞ্চালন ক্ষমতাঃএকই সাথে ৮০ এমবিপিএস এবং ১০০ এমবিপিএস এর মধ্যে আপলিংক এবং ডাউনলিংক গতি অর্জন করে, উচ্চ ডেটা ট্রান্সফার হারগুলি দাবিদার অ্যাপ্লিকেশনগুলির জন্য নিশ্চিত করে।
শক্তি স্ব-সমন্বয়কারী:ডিভাইসটি রিয়েল-টাইম চ্যানেলের অবস্থার উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে তার সংক্রমণ এবং গ্রহণ ক্ষমতা সামঞ্জস্য করে, শক্তি খরচ অনুকূল করে এবং নেটওয়ার্ক জুড়ে হস্তক্ষেপ হ্রাস করে।
টেলিমেট্রি মডিউলের স্পেসিফিকেশন
| প্রেরণ | মাস্টার কন্ট্রোল মডিউল তথ্য সংগ্রহ এবং কোডিং জন্য ইমেজ অধিগ্রহণ ডিভাইস | ক্যামেরা |
| প্রধান কন্ট্রোল মডিউল ইউএসবি বা HSIC ইন্টারফেসের মাধ্যমে FD-610X এ এনকোড করা তথ্য পাঠায় | ফিজিক্যাল ইন্টারফেস ইউএসবি/এইচআইএসসি, নেটওয়ার্ক কার্ডে লজিক্যাল ভার্চুয়াল | |
| এফডি-৬১০এক্স এয়ার ইন্টারফেসের মাধ্যমে কোডেড ইমেজ ডেটা রিসিভিং এন্ডে পাঠায়। | ||
| গ্রহণ করা | এফডি-৬১০এক্স রিসিভিং এন্ড কোড করা ইমেজ ডেটা পায় এবং তারপর স্বচ্ছভাবে এটি প্রধান কন্ট্রোল মডিউলে প্রেরণ করে। | |
| FD-610X ইউএসবি বা এইচএসআইসি ইন্টারফেসের মাধ্যমে প্রধান কন্ট্রোল মডিউলে ডেটা পাঠায়। | ফিজিক্যাল ইন্টারফেস ইউএসবি/এইচআইএসসি, নেটওয়ার্ক কার্ডে লজিক্যাল ভার্চুয়াল | |
| প্রধান কন্ট্রোল মডিউল তথ্য গ্রহণ করার পর, এটি চিত্র ডিকোডিং এবং প্রদর্শন করে। | ||
| পিসিবি আকার | 43.40*45.00*3.00 মিমি | |
| আরএফ | ঘনত্ব | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| ৮০০ মেগাহার্টজঃ ৮০৬-৮২৬ মেগাহার্টজ | ||
| আরএফ পাওয়ার | ২৫ ডিবিএম | |
| সংবেদনশীলতা (অ্যাক্সেস) |
2.4Ghz ((২৪৪১৫ চ্যানেল) ২০ মেগাহার্টজ-৯৯ ডিবিএম 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
অ্যাক্সেস |
| 1.4Ghz ((14379 চ্যানেল) ১০ মেগাহার্টজঃ ১০৩ ডিবিএম 5Mhz:-104dBm 3Mhz:-106dBm |
অ্যাক্সেস | |
| 800Mhz ((8160 চ্যানেল) ১০ মেগাহার্টজঃ ১০৩ ডিবিএম 5Mhz:-106dBm 3Mhz:-108dBm |
অ্যাক্সেস | |
| ইন্টারফেস | ইউএআর | 1 |
| COM-UART | 1 | |
| এইচএসআইসি | ইউএসবি ২.০ হাই স্পিড | |
| মার্কিন যুক্তরাষ্ট্র | ইউএসবি ২.০ হাই স্পিড | |
| আই২সি | 1 | |
| জিপিআইও | 6 | |
| জেটিএজি | 1 | |
| অ্যান্টেনা | 2 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. মডিউল কত প্রবাহ গ্রহণ করে?
বিদ্যুৎ খরচ প্রায় ৪ ওয়াট।
বর্তমান সরবরাহ ভোল্টেজ দ্বারা বিভক্ত শক্তি খরচ সমান
4 / 12=0.33A, যদি আপনি 12 ভোল্টের সরবরাহের উপর থাকেন।
2আমার ১৫০ কিলোমিটার ট্রান্সমিশন রেঞ্জের ওয়্যারলেস ভিডিও ডেটা মডিউল দরকার, কোন ফ্রিকোয়েন্সি রেঞ্জ ভালো?
বিভিন্ন ফ্রিকোয়েন্সি রেঞ্জের দুটি সংস্করণ রয়েছে।
প্রথম সংস্করণটির ফ্রিকোয়েন্সি পরিসীমা 1420 মেগাহার্টজ থেকে 1530 মেগাহার্টজ, FHSS এর জন্য 110Mhz ফ্রিকোয়েন্সি প্রস্থ সহ।
দ্বিতীয় সংস্করণের ফ্রিকোয়েন্সি পরিসীমা ৮০৬ মেগাহার্টজ থেকে ৮২৬ মেগাহার্টজ বা ১৪২০ মেগাহার্টজ ~ ১৫৩০ মেগাহার্টজ, FHSS এর জন্য মাত্র ২০ মেগাহার্টজ বা ৪০ মেগাহার্টজ ফ্রিকোয়েন্সি প্রস্থ।
আমাদের প্রকৌশলী আপনাকে প্রথম সংস্করণটি বেছে নেওয়ার পরামর্শ দিয়েছেন, কারণ যখন সংকেত দুর্বল বা হস্তক্ষেপ করা হয় তখন এটি আরও ঘন ঘন পয়েন্ট সরবরাহ করতে পারে।
|
|
