| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FD-780X |
| MOQ: | 2 |
| মূল্য: | negotiable |
| বিতরণ সময়: | 5-10 দিন |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, এল/সি, ডি/পি |

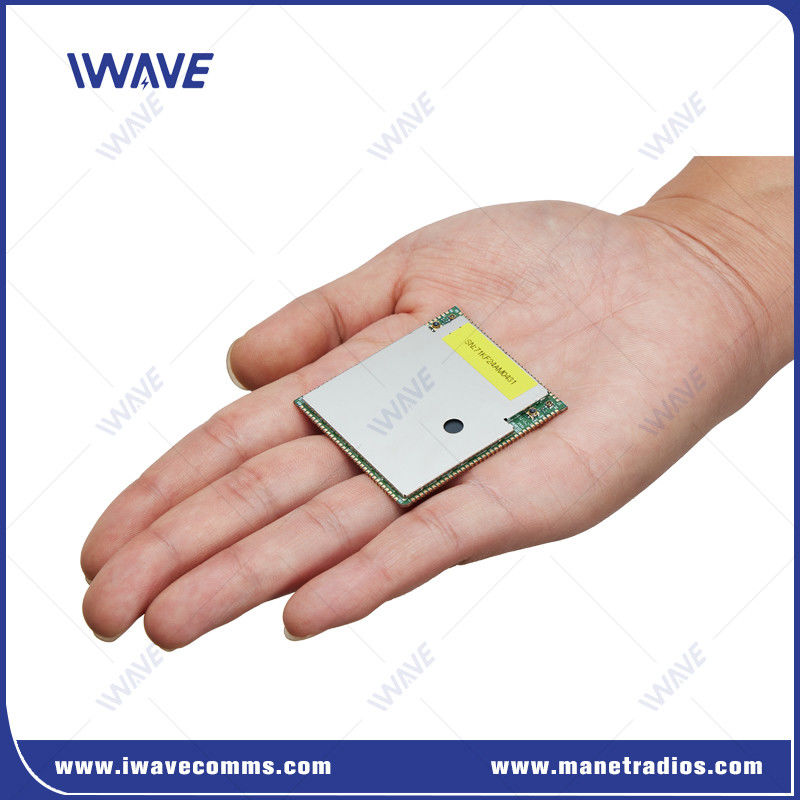

1.4GHz লং ডিসটেন্স FHSS FPGA Mesh Long Range Data Link Module For UAV Swarm
পরিচিতি
এফডি-৭৮০এক্স একটি এসডিআর মেস লং রেঞ্জ ডেটা লিঙ্ক যা একটি এফপিজিএ সমাধান ব্যবহার করে। এটি অভিযোজিত ফ্রিকোয়েন্সি হপিং এবং নির্বাচন সমর্থন করে,স্বয়ংক্রিয়ভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ উপস্থিতিতে সর্বোত্তম ফ্রিকোয়েন্সি নির্বাচন. এটি জটিল পরিস্থিতিতে ব্রডব্যান্ড নেটওয়ার্ক স্ব-সংগঠন এবং সংক্রমণকে সক্ষম করে। এটি বিভিন্ন ব্যবহারের পরিস্থিতিতে বিভিন্ন যোগাযোগের সংমিশ্রণে ব্যবহার করা যেতে পারে,যেমন চলমান ইউএভি বা ইউএসভিতেএটি মূলত ড্রোন এবং বেস স্টেশনগুলির মধ্যে মাল্টিমিডিয়া আন্তঃসংযোগের জন্য ব্যবহৃত হয়, পাশাপাশি একটি মেশ রিলে নোড হিসাবেও কাজ করে।ব্যবহারকারীরা তাদের নিজস্ব সিস্টেম দিয়ে এটি দ্বিতীয় বিকাশ করতে পারে এবং আইওএইভই ফুটপ্রিন্ট অঙ্কন সরবরাহ করবেআপনার উন্নয়নের জন্য একটি পিনআউট এবং রেফারেন্স স্কিম্যাটিক পদচিহ্ন নথি।
এর সুবিধালং রেঞ্জ ডেটা লিংক
|
|
|
প্রয়োগ
 |
|
|
নির্দিষ্টকরণওয়্যারলেস ভিডিও ট্রান্সমিটার
|
ফাংশন আইটেম |
বর্ণনা |
বিস্তারিত |
|
পিসিবি |
একতরফা ইন্টারফেস বোর্ড |
সহনশীলতা পরিসীমাঃ 46.58±0.15 মিমি 52.00±0.15 মিমি 2.90±0.10 মিমি |
|
আরএফ |
আরএফ ব্যান্ড ১ |
১৪২০-১৫৩০ মেগাহার্টজ |
|
আরএফ ব্যান্ড ২ |
৫৬৬-৬৭৮ মেগাহার্টজ |
|
|
পাওয়ার লেভেল |
1.4G ২৩ ডিবিএম±২ |
|
|
600MHz 23dBm±2 |
||
|
সংবেদনশীলতা (১ এমবিপিএস) |
1.4G ((14700 চ্যানেল) ২০ মেগাহার্টজ -১০২ ডিবিএম ১০ মেগাহার্টজ -১০০ ডিবিএম 5MHz -96dBm |
|
|
৬০০ মিটার(6200চ্যানেল) ২০ মেগাহার্টজ -১০২ ডিবিএম ১০ মেগাহার্টজ -১০০ ডিবিএম 5MHz -96dBm |
||
|
ইন্টারফেস |
ইউআরটি |
3 |
|
এইচএসআইসি |
ইউএসবি ২.০ হাই স্পিড |
|
|
ইউএসবি |
ইউএসবি ২.০ হাই স্পিড |
|
|
আই২সি |
2个 |
|
|
জিপিআইও |
23个 |
|
|
জেটিএজি |
0个 |
|
|
আরএফ |
2T2R |
|
|
শক্তি |
VSYS |
3.7V~4.35V,প্রস্তাবিত 4.0V (ইনপুট) |
|
D1V8A |
1.8V আউটপুট |
|
|
A2V85A |
2.85V আউটপুট |
|
|
VCC_D3V3 |
3.3V আউটপুট |
|
|
5V_FEM |
আরএফ পিএ চিপ পাওয়ার সাপ্লাই ((ইনপুট) |
|
|
নেটওয়ার্ক |
নেটওয়ার্ক মোড |
কেন্দ্রবিহীন অ্যাড হক নেটওয়ার্ক |
|
সক্ষমতা |
সর্বোচ্চ ৩২টি নোড |
|
|
হপস |
মাল্টি-হপ রাউটিং টোপোলজি সমর্থন করুন, 31 হপ পর্যন্ত |
|
|
যোগাযোগ |
ইউনিক্যাস্ট, মাল্টিক্যাস্ট এবং ব্রডকাস্ট সংক্রমণ মোড সমর্থন করে। যে কোনও নোড যোগাযোগের জন্য এই তিনটি মোড ব্যবহার করতে পারে |
|
|
ডেটা রেট |
সমস্ত নোড যোগাযোগ এবং কাজ ব্যান্ডউইথ ভাগ, এবং সর্বোচ্চ হার 100Mbps হয় |
|
|
সময় সমন্বয় |
বাহ্যিক ঘড়ির থেকে স্বাধীন, স্ব-সিঙ্ক্রোনাস |
|
|
শক্তি নিয়ন্ত্রণ |
সমস্ত নোড অভিযোজিতভাবে সংক্রমণ ক্ষমতা সামঞ্জস্য |
|
|
সাবনেট ফিউশন |
একটি নেটওয়ার্ককে একাধিক নেটওয়ার্কে বিভক্ত করার জন্য সমর্থন |
|
|
গতি গতি |
সর্বোচ্চ সমর্থন 300km/h |
|
|
পুনরায় প্রেরণ |
হার্ক রিট্রান্সমিশন |
|
|
এন্টি-জাম |
ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে এবং জুড়ে গতিশীল ফ্রিকোয়েন্সি হপিং সমর্থন করে |
OEM/ODM পরিষেবাঃ
আপনি যদি আপনার নিজের ব্র্যান্ড লোগো পণ্য যেমন তারের, প্যাকেজ ব্যাগ, লেবেল বা যে কোনও জায়গায় প্রদর্শন করতে চান। এটি কোনও সমস্যা নয়। আমাদের OEM এবং ODM পরিষেবা সর্বদা এটি করতে প্রস্তুত।
প্যাকেজিংঃ
স্টার্ড এক্সপোর্ট প্যাকিং এর মতে।
কার্টন বক্স, কাঠের বক্স, কাঠের প্যালেট।
শিপিং:
- আন্তর্জাতিক এক্সপ্রেস যেমন ইউপিএস, টিএনটি, ডিএইচএল ইত্যাদি
- আন্তর্জাতিক বিমানঃ CA, AA, EA, ইত্যাদি
- সমুদ্রপথে
|
|
