| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-680X |
| MOQ: | 2 |
| মূল্য: | negotiable |
| বিতরণ সময়: | 5-10 দিন |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, এল/সি, ডি/পি |
এন্টি-জামিং 300km / h গতি FHSS ফ্রিকোয়েন্সি হপিং UAV ডেটা লিঙ্ক
পরিচিতি

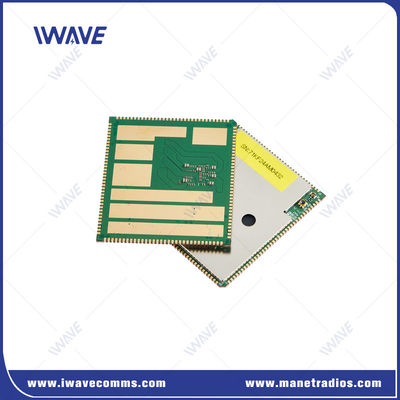

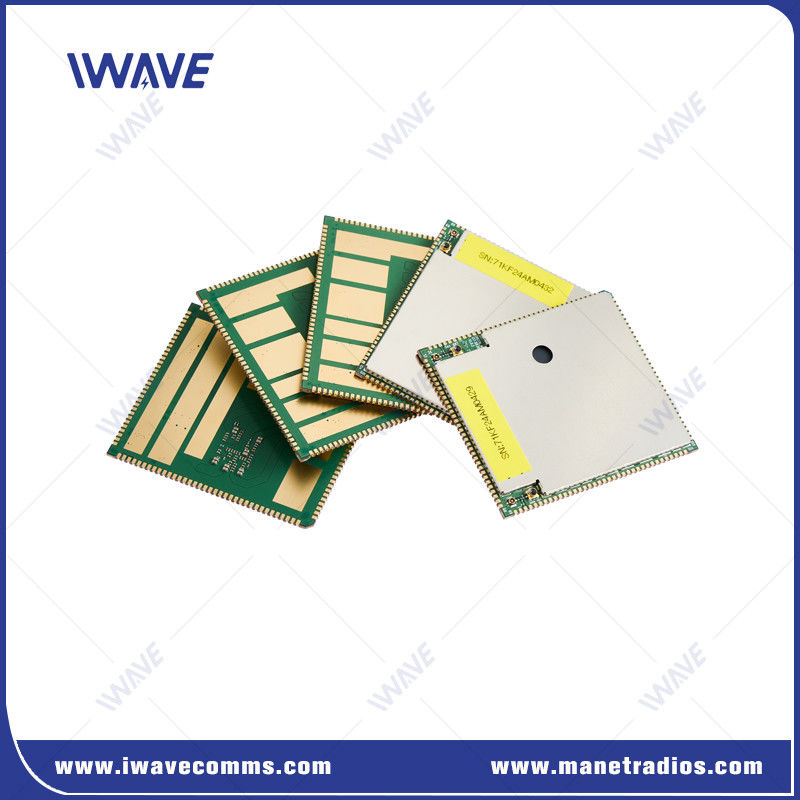

এফডিএম-৬৮০এক্স হল একটি আইপি মেশ এসডিআর ((সফটওয়্যার ডিফাইন রেডিও)ইউএভি ডাটা লিংক১.৪ গিগাহার্টজ ব্যান্ডে কাজ করে এবং ৬০০ মেগাহার্টজ ব্যান্ডএটিতে ৬৩-হপ এবং ৬৪টি নোড নেটওয়ার্ক সক্ষমতা, ২০০ মেগাওয়াট (২x২ এমআইএমও) আউটপুট পাওয়ার, ১০০ এমবিপিএস পর্যন্ত ডেটা রেট এবং এইএস এনক্রিপশন রয়েছে।সাইটের ভিডিও ক্যাপচারের জন্য খুব উপযুক্ত এবং এটি ইউএভি/ইউজিভি/ইউএসভি অ্যাপ্লিকেশন এবং অগ্নি সুরক্ষা ক্ষেত্রে জরুরী যোগাযোগে ব্যাপকভাবে ব্যবহার করা যেতে পারে, উদ্ধার, নজরদারি এবং পুলিশ।
ব্যবহারকারীরা IWAVE টিমের পূর্ণ সহায়তায় এটিকে তাদের নিজস্ব সিস্টেমে বিকাশ এবং সংহত করতে পারেন।
আইওয়াইভ একটি বিশ্বব্যাপী প্রযুক্তি কোম্পানি, যা আমাদের যোগাযোগের পদ্ধতিকে পরিবর্তন করছে এমন সমাধানের মাধ্যমে যা ব্যবহারকারীদের সকল সম্ভাব্য উপায়ে সংযুক্ত করে।আমাদের উদ্ভাবনী যোগাযোগ সমাধানগুলি অপারেটিং, বেতার তথ্য, ভয়েস এবং ভিডিও ট্রান্সমিশন এবং ড্রোনযুক্ত বিমানের (ডব্লিউএভি) মধ্যে এবং তাদের মধ্যে যোগাযোগ এবং যোগাযোগ করুন,চালকবিহীন স্থল যানবাহন (ইউজিভি) এবং অন্যান্য চালকবিহীন যানবাহন সিস্টেম.
এর সুবিধাইউএভি ডাটা লিংক
মাল্টি-কাস্ট ভিডিও
একটি পয়েন্ট থেকে মাল্টিপয়েন্ট কনফিগারেশনে, FDM-680Xr একাধিক রিসিভিং নোডে উচ্চ মানের ভিডিও স্ট্রিম করার ক্ষমতা প্রদান করে
কম লেটেন্সি
FDM-680X নির্ভরযোগ্য, দীর্ঘ পরিসরের রোবোটিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, 5-15ms লেটেন্সির সাথে মোবাইল নোড থেকে রিয়েল টাইমে, তাত্ক্ষণিক তথ্য সহ।
প্রতিরোধী নেটওয়ার্ক
স্থিতিস্থাপক নেটওয়ার্ক সরবরাহ করার জন্য ডিজাইন করা, এফডিএম -680 এক্স 566-678Mhz এবং 1420-1530Mhz ফ্রিকোয়েন্সি বিকল্পের সাথে আসে। ব্যবহারকারীদের জন্য মোট 222Mhz নির্বাচন করতে এবং FHSS এর সাথে,তার কাজ ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে জটিল জ্যামিং পরিবেশে এই ব্যান্ড মধ্যে লাফ হবে.
উচ্চ প্রবাহ
এই সিস্টেমটি একই সাথে আপলিংক এবং ডাউনলিংকের জন্য 100 এমবিপিএস ডেটা রেট সরবরাহ করে, যা চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে দক্ষ ডেটা স্থানান্তর সক্ষম করে।
শক্তি স্ব-সমন্বয়কারী
FDM-680X গতিশীলভাবে চ্যানেলের অবস্থার উপর ভিত্তি করে তার প্রেরণ এবং গ্রহণ ক্ষমতা সামঞ্জস্য করে, শক্তি খরচ অনুকূল করে এবং আরো নির্ভরযোগ্য কর্মক্ষমতা জন্য নেটওয়ার্ক হস্তক্ষেপ হ্রাস করে।
এর প্রয়োগইউএভি ডাটা লিংক
|
|
 |
নির্দিষ্টকরণইউএভি ডাটা লিংক
|
কার্যাবলী |
বর্ণনা |
বিস্তারিত |
|
পিসিবি আকার |
46.58±0.15 মিমি 52.00±0.15 মিমি 2.90±0.10 মিমি |
|
|
আরএফ |
ঘনত্ব |
1.4Ghz: 1420-1530MHz |
|
৬০০ মেগাহার্টজঃ ৫৬৬-৬৭৮ মেগাহার্টজ |
||
|
আরএফ পাওয়ার লেভেল |
23dBm±2 ((1.4Ghz) |
|
|
২৩ ডিবিএম±২ ((৬০০ মেগাহার্টজ) |
||
|
সংবেদনশীলতা |
১ এমবিপিএস |
1.4Ghz ((14700 ফ্রিকোয়েন্সি পয়েন্ট) 20MHz: -102 ডিবিএম ১০ মেগাহার্টজঃ -১০০ ডিবিএম 5Mhz: -96dBm |
|
600Mhz ((6200 ফ্রিকোয়েন্সি পয়েন্ট) 20Mhz: -102dBm ১০ মেগাহার্টজঃ -১০০ ডিবিএম ৫ মেগাহার্টজঃ -৯৬ ডিবিএম |
||
|
৫ এমবিপিএস |
1.4Ghz ((14700 ফ্রিকোয়েন্সি পয়েন্ট) ২০ মেগাহার্টজঃ -৯৫ ডিবিএম 10MHz: -87 ডিবিএম 5Mhz: -85dBm |
|
|
600Mhz ((6200 ফ্রিকোয়েন্সি পয়েন্ট) ২০ মেগাহার্টজঃ -৯৫ ডিবিএম 10MHz: -87 ডিবিএম ৫ মেগাহার্টজঃ -৮৫ ডিবিএম |
||
|
ইন্টারফেস |
ইউআরটি |
3 |
|
এইচএসআইসি |
ইউএসবি ২.০ হাই স্পিড |
|
|
ইউএসবি |
ইউএসবি ২.০ হাই স্পিড |
|
|
আই২সি |
2 |
|
|
জিপিআইও |
23 |
|
|
জেটিএজি |
0 |
|
|
অ্যান্টেনা |
2 |
|
|
শক্তি |
VSYS |
3.7V~4.35V ((4V প্রস্তাবিত) |
|
D1V8A |
1.8V পাওয়ার আউটপুট |
|
|
D2V85A |
2.85 ভোল্ট পাওয়ার আউটপুট |
|
|
VCC_D3V3 |
3.৩ ভোল্ট পাওয়ার আউটপুট |
|
|
5V_FEM |
আরএফ পিএ চিপ পাওয়ার |
|
|
মাস্টার-স্লেভ নোড |
কেন্দ্রীয় নোড কনফিগারেশন |
নেটওয়ার্কের যেকোনো নোডকে মাস্টার নোড হিসেবে কনফিগার করা যায়। |
|
ডেটা রেট |
সমস্ত নোড আপলিংক এবং ডাউনলিংক সিস্টেমের ক্ষমতা ডেটা হার ভাগ করে নেয় |
|
|
সক্ষমতা |
নেটওয়ার্ক নোডের সংখ্যা N≥2 এবং সর্বাধিক 64 টি পরিষেবা নোড বা 63 টি আইডিএলই স্টেট নোড সমর্থন করে। |
|
|
যোগাযোগের মোড |
নেটওয়ার্কের যেকোনো নোডকে মাস্টার নোড হিসেবে কনফিগার করা যায়। |
|
|
সমস্ত নোড আপলিংক এবং ডাউনলিংক সিস্টেমের ক্ষমতা ডেটা হার ভাগ করে নেয় |
||
|
অ্যাক্সেস |
নেটওয়ার্কে অ্যাক্সেস করার জন্য একাধিক স্লেভ নোড সমর্থন করে একই সময়ে। |
|
|
ডেটা রেট |
সমস্ত স্লেভ নোড এবং মাস্টার নোড কাজ ভাগ এক দিকের ব্যান্ডউইথ। একযোগে আপস্ট্রিম এবং ডাউনস্ট্রিম (20Mhz, কমপক্ষে 100Mbps) |
|
|
সংযোগের অবস্থা |
নেটওয়ার্কের সমস্ত নোড সব সময় সংযুক্ত থাকে। |
|
|
শক্তি নিয়ন্ত্রণ |
এডাপ্টিভ এডজাস্ট করুন ট্রান্সমিশন পাওয়ার। |
|
|
বুট আপ করুন |
মাস্টার নোড এবং স্লেভ নোড উভয়ই পূর্বনির্ধারিত সমর্থন করে |
|
|
স্থায়ী শক্তি |
স্থায়ী শক্তি কনফিগারেশন (শুধুমাত্র মাস্টার নোড পরিবর্তন) |
|
|
স্থায়ী ফ্রিকোয়েন্সি |
লকিং ফ্রিকোয়েন্সি কনফিগারেশন |
|
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্নঃ এই এসডিআর ইউএভি ডাটা লিঙ্ক পি২পি বা পি২এমপি মডেল সমর্থন করতে পারে?
উত্তর: হ্যাঁ।
প্রশ্নঃ এটি একটি নেটওয়ার্কে কতটি নোড সমর্থন করে?
উত্তরঃ এই তারকা নেটওয়ার্কের সর্বাধিক 64 টি নোড আছে, এবং মেশ নেটওয়ার্কের সর্বাধিক 32 টি নোড আছে
|
|
