ইউএভির জন্য সুপার মিনিয়েচার ট্রাই-ব্যান্ড ডিজিটাল আইপি মেশ ডেটা ট্রান্সমিশন মডিউল
পরিচিতি
এফডি-৬১এমএন হল ড্রোন, ইউএভি, ইউজিভি, ইউএসভি এবং অন্যান্য স্বায়ত্তশাসিত ড্রোন যানবাহনের জন্য একটি ক্ষুদ্র ওএম ট্রাই-ব্যান্ড ডিজিটাল আইপি মেশ ডেটা ট্রান্সমিশন মডিউল।এই ডিজিটাল ম্যাশ লিঙ্কটি একটি "অবকাঠামোবিহীন" নেটওয়ার্কের মাধ্যমে ভিডিও এবং ডেটা তিনটি সফটওয়্যার-নির্বাচিত ফ্রিকোয়েন্সি ব্যান্ডে 800Mhz স্ট্রিম করে, ১.৪ গিগাহার্টজ এবং ২.৪ গিগাহার্টজ।
একটি কম্প্যাক্ট সফটওয়্যার-সংজ্ঞায়িত রেডিও (এসডিআর) হিসাবে, এফডি -61 এমএন বিভিন্ন ড্রোন, রোবোটিক সিস্টেম এবংস্বয়ংক্রিয় যানবাহন, যা 10 কিলোমিটার পর্যন্ত একটি চিত্তাকর্ষক অপারেটিং পরিসীমা প্রদান করে। এর স্ব-গঠন এবং স্ব-পুনরুদ্ধারের ক্ষমতা, সীমাহীন ফ্রিকোয়েন্সি হপগুলির সাথে, নির্ভরযোগ্য যোগাযোগ নিশ্চিত করে,যখন বুদ্ধিমান সময় ভিত্তিক কালো তালিকা অ্যালগরিদম তার কর্মক্ষমতা উন্নত.
বৈশিষ্ট্য
যোগাযোগের মানঃ
টিডি-এলটিই ওয়্যারলেস যোগাযোগ স্ট্যান্ডার্ডের উপর ভিত্তি করে।
এটি কোন ক্যারিয়ারের বেস স্টেশন থেকে স্বাধীনভাবে কাজ করে।
ডেটা সার্ভিস:
আইপি ভিত্তিক এইচডি ভিডিও, ডেটা এবং সিরিয়াল কন্ট্রোল ডেটার জন্য ওয়্যারলেস যোগাযোগ লিঙ্ক সরবরাহ করে।
এন্টি-ইনফেরেনশন টেকনোলজিস:
স্বয়ংক্রিয় ফ্রিকোয়েন্সি হপিং প্রযুক্তি (এফএইচএসএস) ব্যবহার করে।
হস্তক্ষেপের প্রতিরোধ ক্ষমতা বাড়ানোর জন্য অভিযোজনশীল মডুলেশন ব্যবহার করে।
স্ব-গঠন এবং স্ব-নির্ধারণ নেটওয়ার্কঃ
একটি ক্রমাগত অভিযোজিত মেশ নেটওয়ার্ক তৈরি করে।
নডগুলিকে গতিশীলভাবে যোগদান বা ছাড়ার অনুমতি দেয়, এমনকি যখন নোডগুলি হারিয়ে যায় তখনও ধারাবাহিকতা নিশ্চিত করে।
প্রয়োগ
উন্নত ওয়্যারলেস ভিডিও এবং ডেটা লিঙ্ক
নিরাপত্তা ও প্রতিরক্ষা ক্ষেত্রে অত্যন্ত গতিশীল কৌশলগত ইউনিটগুলির জন্য আইপি ভিত্তিক এইচডি ভিডিও এবং ডেটা পরিষেবা সরবরাহ করে।
প্ল্যাটফর্ম ইন্টিগ্রেশনের জন্য OEM ফর্ম্যাট

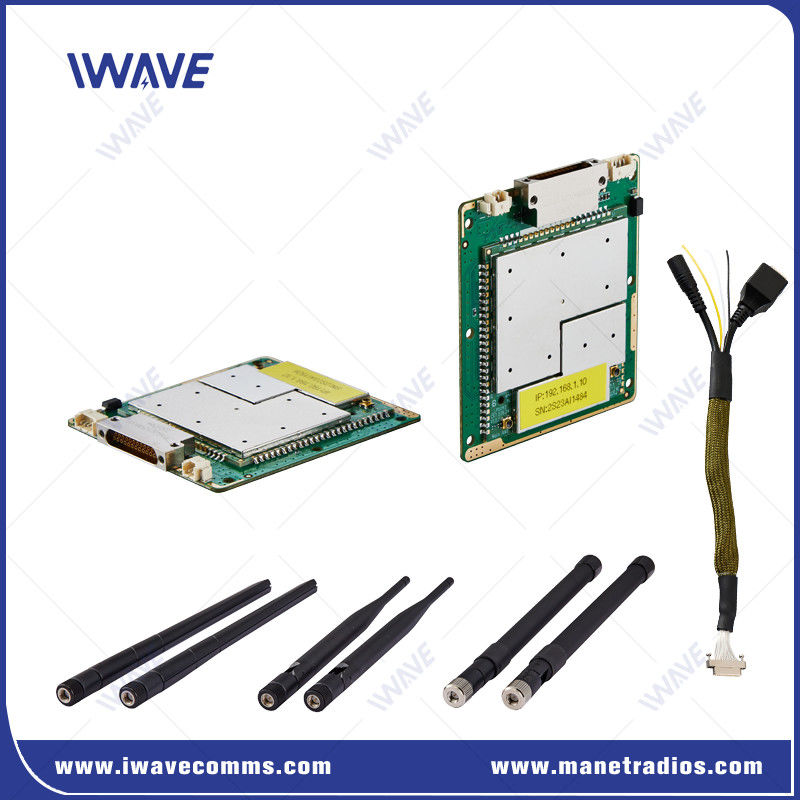

FD-61MN একটি OEM (নগ্ন বোর্ড) ফর্ম্যাটে পাওয়া যায়, যা এটিকে বিভিন্ন ধরণের রোবোটিক সিস্টেমে সংহত করার জন্য উপযুক্ত করে তোলে।
টেলিমেট্রি কন্ট্রোল ডেটা ট্রান্সমিশন
আইপি ঠিকানা এবং পোর্টের মাধ্যমে টেলিমেট্রি নিয়ন্ত্রণ ডেটা গ্রহণ এবং প্রেরণ করতে সক্ষম, মাল্টি-রোবট সিস্টেমে পৃথক ইউনিটগুলির সঠিক নিয়ন্ত্রণ সক্ষম করে।
স্কেলযোগ্য পরিসীমা
অপারেশনাল সক্ষমতা বাড়ানোর জন্য বুস্টার এম্প্লিফায়ার যোগ করে অতিরিক্ত পরিসীমা অর্জন করা যায়।
স্পেসিফিকেশন
| প্রযুক্তি | টিডি-এলটিই টেকনোলজি স্ট্যান্ডার্ডের উপর ভিত্তি করে অ্যাডহক |
| এনক্রিপশন | ZUC/SNOW3G/AES128 অপশনাল লেয়ার-২ |
| ডেটা রেট | সর্বোচ্চ ৩০ এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) |
| যোগাযোগের ব্যাপ্তি | বায়ু থেকে স্থল পর্যন্ত ১০ কিমি এনএলওএস স্থল থেকে স্থল 1-3 কিমি |
| নোড | ১৬টি নোড |
| আরএফ পাওয়ার | 23dBm±2 (অনুরোধে 2W, 5W বা 10W) |
| বিলম্ব | শেষ থেকে শেষ≤5ms-15ms |
| মডুলেশন | অভিযোজিত QPSK, 16QAM, 64QAM |
| অ্যান্টি-জামিং | FHSS ((ফ্রিকোয়েন্সি হপ স্প্রেড স্পেকট্রাম) |
| ব্যান্ডউইথ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| বিদ্যুৎ খরচ | ৫ ওয়াট |
| পাওয়ার ইনপুট | DC5-32V |
| মাত্রা | ৬০*৫৫*৫.৭ মিমি |
| ওজন | ২৬ গ্রাম |
| ত্রি-ব্যান্ড ফ্রিকোয়েন্সি | 1.৪জিঃ ১৪২০ মেগাহার্টজ-১৫৩০ মেগাহার্টজ |
| ৮০০ মেগাহার্টজঃ ৮০৬ মেগাহার্টজ-৮২৬ মেগাহার্টজ | |
| 2.4Ghz: 2402-2481 MHz | |
| আরএফ | ২ x আইপিএক্স |
| ল্যান পোর্ট | 3x ইথারনেট পোর্ট |
| কমুয়ার্ট | 1xCOMUART |
| পাওয়ার ইনপুট | 1* DC5-32V |
ডেটা সার্ভিসের জন্য শক্তিশালী সিরিয়াল পোর্ট ফাংশন
1. উচ্চ হার sএরিয়াল পোর্ট ডেটা ট্রান্সমিশনঃ বাউড রেট 460800 পর্যন্ত
2সিরিয়াল পোর্টের একাধিক কাজের মোডঃ টিসিপি সার্ভার মোড, টিসিপি ক্লায়েন্ট মোড, ইউডিপি মোড, ইউডিপি মাল্টিকাস্ট মোড, স্বচ্ছ সংক্রমণ মোড ইত্যাদি
3.MQTT, Modbus এবং অন্যান্য প্রোটোকল। সিরিয়াল পোর্ট আইওটি নেটওয়ার্কিং মোড সমর্থন করে, যা নেটওয়ার্কিংয়ের জন্য নমনীয়ভাবে ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ,ব্যবহারকারীরা সঠিকভাবে অন্য নোড (ড্রোন) এ নিয়ন্ত্রণ নির্দেশাবলী পাঠাতে পারেন, রোবট কুকুর বা অন্যান্য মানহীন রোবোটিক্স) একটি রিমোট কন্ট্রোলারের মাধ্যমে সম্প্রচার বা মাল্টিকাস্ট মোড ব্যবহার করার পরিবর্তে।
|
কমান্ড ইন্টারফেস |
এটি কমান্ড কনফিগারেশন |
AT কমান্ড কনফিগারেশনের জন্য API/HTTP/UART |
|
কনফিগারেশন ম্যানেজমেন্ট |
ওয়েবইউআই, এপিআই এবং পরিচালনা সফ্টওয়্যার মাধ্যমে সমর্থন কনফিগারেশন |
|
|
কাজের মোড |
টিসিপি সার্ভার মোড টিসিপি ক্লায়েন্ট মোড ইউডিপি মোড ইউডিপি মাল্টিকাস্ট MQTT মোডবাস |
আমিযখন TCP সার্ভার হিসাবে সেট করা হয়, তখন সিরিয়াল পোর্ট সার্ভার কম্পিউটার সংযোগের জন্য অপেক্ষা করে।
আমিযখন একটি টিসিপি ক্লায়েন্ট হিসাবে সেট করা হয়, তখন সিরিয়াল পোর্ট সার্ভারটি গন্তব্য আইপি দ্বারা নির্দিষ্ট নেটওয়ার্ক সার্ভারের সাথে সক্রিয়ভাবে সংযোগ শুরু করে।
আমিটিসিপি সার্ভার, টিসিপি ক্লায়েন্ট, ইউডিপি, ইউডিপি মাল্টিকাস্ট, টিসিপি সার্ভার/ক্লায়েন্ট সহাবস্থান, এমকিউটিটি
|
|
বাউড রেট |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
প্রোটোকল |
ইথারনেট, আইপি, টিসিপি, ইউডিপি, এইচটিটিপি, এআরপি, আইসিএমপি, ডিএইচসিপি, ডিএনএস, এমকিউটিটি, মডবাস টিসিপি, ডিএলটি/৬৪৫, পাস-থ্রো মোড |
|
|
সিস্টেম ব্যবস্থাপনা |
WATCHDOG ফাংশন সমর্থন করে, সমস্ত সিস্টেম-স্তরের ব্যতিক্রম সনাক্ত এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা যেতে পারে |
|
