| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-66MN |
| MOQ: | ২ পিসি |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | D/P, T/T, L/C |
ভিডিও ট্রান্সমিশনের জন্য সুপার লাইট ওএম ডিজিটাল আইপি ডেটা লিঙ্ক
দ্যFDM-66MNএটি একটি কাটিয়া প্রান্তের ওয়্যারলেস ট্রান্সমিশন সমাধান যা IWAVE দ্বারা ডিজাইন করা হয়েছে, উন্নত পারফরম্যান্সের জন্য একটি পরিপক্ক SOC চিপসেট ব্যবহার করে। এই শক্তিশালী রেডিও শক্তিশালী NLOS (নন-লাইন-অফ-সাইট) ক্ষমতা সরবরাহ করে,TCP/IP/UDP ডেটা এবং TTL নিয়ন্ত্রণ সংকেত উভয়ের জন্য পূর্ণ-ডুপ্লেক্স যোগাযোগ প্রদান.

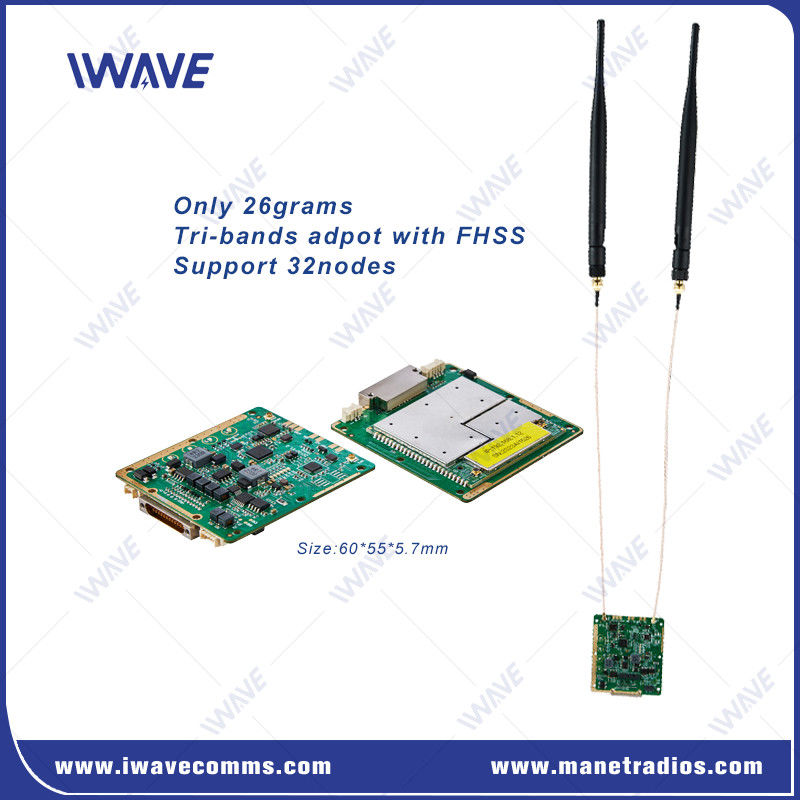

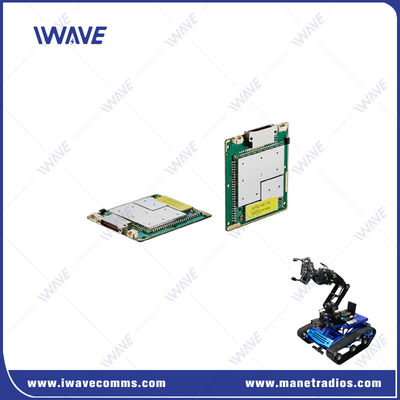

এফডিএম-৬৬এমএন হল একটি অতি ক্ষুদ্র ডিজিটাল ভিডিও ট্রান্সিভার যার মাত্রা ৬০*৫৫*৫.৭ মিমি এবং ওজন ২৬ গ্রাম।মিনি আকার এটি ওজন এবং স্থান সংবেদনশীল অ্যাপ্লিকেশন যেমন ছোট ড্রোন বা UGV প্ল্যাটফর্ম জন্য আদর্শ করতে.মূল বৈশিষ্ট্য:
শক্তিশালী এবং স্থিতিশীল ডেটা ট্রান্সমিশন ক্ষমতাঃসিগন্যালের গুণমান অনুযায়ী স্বয়ংক্রিয়ভাবে কোডিং এবং মডুলেশন প্রক্রিয়াগুলি স্যুইচ করতে কোডিং অভিযোজিত প্রযুক্তি ব্যবহার করে সংকেত পরিবর্তনের সাথে সাথে সংক্রমণ হারে বড় জিত্টর এড়াতে.
আইপি-ভিত্তিক এইচডি ভিডিও, ডেটা এবং সিরিয়াল কন্ট্রোল ডেটা সরবরাহ করে
অটোমেটিক ফ্রিকোয়েন্সি হপিং টেকনোলজি (এফএইচএসএস) এবং এন্টি-ইন্টারফারেন্সের জন্য অভিযোজিত মডুলেশন।
সমর্থন পয়েন্ট থেকে পয়েন্ট এবং পয়েন্ট থেকে একাধিক পয়েন্ট (তারকা টপোলজি)
3*বিভিন্ন টার্মিনালের সংহতকরণের জন্য ইথারনেট পোর্ট
ব্রড ভোল্টেজ ইনপুটঃ DV5-32V
কম বিলম্বিত আইপি যোগাযোগ
এফডিএম-৬৬এমএন দূরবর্তী পর্যবেক্ষণ, স্বয়ংচালিত যানবাহন এবং ড্রোন ফ্লিটের মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য একটি আদর্শ সমাধান। এর ব্যতিক্রমী যোগাযোগ কর্মক্ষমতা এবং নমনীয় বৈশিষ্ট্যগুলির সাথে,এটি এমনকি সবচেয়ে জটিল পরিবেশে নির্ভরযোগ্য এবং দক্ষ অপারেশন নিশ্চিত করে.
ইন্টারফেস
স্পেসিফিকেশন
| সাধারণ | ||
| প্রযুক্তি | টিডি-এলটিই স্ট্যান্ডার্ডের উপর ভিত্তি করে ওয়্যারলেস প্রযুক্তি | |
| এনক্রিপশন | ZUC/SNOW3G/AES ((128/256) ঐচ্ছিক স্তর-২ | |
| ডেটা রেট | 30 এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) | |
| সিস্টেম ডেটা রেটের অভিযোজিত গড় বন্টন | ||
| ব্যবহারকারীদের গতিসীমা সেট করতে সহায়তা করুন | ||
| পরিসীমা | ১০-১৫ কিলোমিটার (বায়ু থেকে স্থল) ৫০০ মিটার-৩ কিলোমিটার (এনএলওএস) |
|
| সক্ষমতা | ১৬টি নোড | |
| ব্যান্ডউইথ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| শক্তি | 25dBm±2 (অনুরোধে 2W বা 10W) সমস্ত নোড স্বয়ংক্রিয়ভাবে প্রেরণ ক্ষমতা সামঞ্জস্য |
|
| মডুলেশন | QPSK, 16QAM, 64QAM | |
| অ্যান্টি-জামিং | স্বয়ংক্রিয়ভাবে ক্রস-ব্যান্ড ফ্রিকোয়েন্সি হপিং | |
| বিদ্যুৎ খরচ | গড়ঃ ৪-৪.৫ ওয়াট সর্বোচ্চঃ ৮ ওয়াট |
|
| পাওয়ার ইনপুট | DC5V-32V | |
| রিসিভারের সংবেদনশীলতা | সংবেদনশীলতা ((BLER≤3%) | ||||
| 2.4GHZ | ২০ মেগাহার্টজ | -৯৯ ডিবিএম | 1.4 গিগাহার্টজ | ১০ মেগাহার্টজ | -91 ডিবিএম ((10 এমবিপিএস) |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | ১০ মেগাহার্টজ | -৯৬ ডিবিএম ((৫ এমবিপিএস) | ||
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | ৫ মেগাহার্টজ | -৮২ ডিবিএম ((১০ এমবিপিএস) | ||
| ৩ এমএইচজেড | -১০৬ ডিবিএম | ৫ মেগাহার্টজ | -91 ডিবিএম ((5 এমবিপিএস) | ||
| 1.4GHZ | ২০ মেগাহার্টজ | -১০০ ডিবিএম | ৩ মেগাহার্টজ | -৮৬ ডিবিএম ((৫ এমবিপিএস) | |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | ৩ মেগাহার্টজ | -৯৭ ডিবিএম ((২ এমবিপিএস) | ||
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | ২ মেগাহার্টজ | -৮৪ ডিবিএম ((২ এমবিপিএস) | ||
| ৩ এমএইচজেড | -১০৬ ডিবিএম | ৮০০ মেগাহার্টজ | ১০ মেগাহার্টজ | -91 ডিবিএম ((10 এমবিপিএস) | |
| ৮০০ এমএইচজেড | ২০ মেগাহার্টজ | -১০০ ডিবিএম | ১০ মেগাহার্টজ | -৯৭ ডিবিএম ((৫ এমবিপিএস) | |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | ৫ মেগাহার্টজ | -৮৪ ডিবিএম (১০ এমবিপিএস) | ||
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | ৫ মেগাহার্টজ | -৯৪ ডিবিএম ((৫ এমবিপিএস) | ||
| ৩ এমএইচজেড | -১০৬ ডিবিএম | ৩ মেগাহার্টজ | -৮৭ ডিবিএম ((৫ এমবিপিএস) | ||
| ৩ মেগাহার্টজ | -98 ডিবিএম ((2 এমবিপিএস) | ||||
| ২ মেগাহার্টজ | -৮৪ ডিবিএম ((২ এমবিপিএস) | ||||
| ফ্রিকোয়েন্সি ব্যান্ড | |||||||
| 1.4 গিগাহার্টজ | 1427.9-1447.9MHz | ||||||
| ৮০০ মেগাহার্টজ | ৮০৬-৮২৬ মেগাহার্টজ | ||||||
| 2.4 গিগাহার্টজ | 2401.5-2481.5 MHz | ||||||
| যোগাযোগের মোড | ইউনিক্যাস্ট, মাল্টিক্যাস্ট, সম্প্রচার | ||||||
| ট্রান্সমিশন মোড | সম্পূর্ণ ডুপ্লেক্স | ||||||
| নেটওয়ার্কিং মোড | ডায়নামিক রাউটিং | রিয়েল টাইম লিঙ্ক অবস্থার উপর ভিত্তি করে রুটগুলি স্বয়ংক্রিয়ভাবে আপডেট করুন | |||||
| নেটওয়ার্ক কন্ট্রোল | রাষ্ট্রীয় পর্যবেক্ষণ | সংযোগের অবস্থা /rsrp/snr/distance/uplink এবং downlink throughput | |||||
| সিস্টেম ব্যবস্থাপনা | WATCHDOG: সমস্ত সিস্টেম-স্তরের ব্যতিক্রম সনাক্ত করা যায়, স্বয়ংক্রিয়ভাবে পুনরায় সেট করুন | ||||||
| পুনরায় প্রেরণ | L1 | বহন করা বিভিন্ন তথ্যের উপর ভিত্তি করে পুনরায় প্রেরণ করা হবে কিনা তা নির্ধারণ করুন (AM/UM); HARQ পুনরায় প্রেরণ করে | |||||
| L2 | হার্ক রিট্রান্সমিট | ||||||
| আরএফ | ২ x আইপিএক্স | |
| ইথারনেট | 3xইথারনেট | |
| সিরিয়াল পোর্ট | 2x RS232 | |
| পাওয়ার ইনপুট | 2* পাওয়ার ইনপুট (বিকল্প) | |
| নিয়ন্ত্রণ ডেটা ট্রান্সমিশন | |||||
| কমান্ড ইন্টারফেস | এটি কমান্ড কনফিগারেশন | AT কমান্ড কনফিগারেশনের জন্য VCOM পোর্ট/UART এবং অন্যান্য পোর্ট সমর্থন | |||
| কনফিগারেশন ম্যানেজমেন্ট | ওয়েবইউআই, এপিআই এবং সফ্টওয়্যার মাধ্যমে সমর্থন কনফিগারেশন | ||||
| কাজের মোড | টিসিপি সার্ভার মোড টিসিপি ক্লায়েন্ট মোড ইউডিপি মোড ইউডিপি মাল্টিকাস্ট MQTT মোডবাস |
● TCP সার্ভার হিসাবে সেট করা হলে, সিরিয়াল পোর্ট সার্ভার কম্পিউটার সংযোগের জন্য অপেক্ষা করে। ● যখন TCP ক্লায়েন্ট হিসাবে সেট করা হয়, তখন সিরিয়াল পোর্ট সার্ভারটি গন্তব্য আইপি দ্বারা নির্দিষ্ট নেটওয়ার্ক সার্ভারের সাথে সক্রিয়ভাবে সংযোগ শুরু করে। ●টিসিপি সার্ভার, টিসিপি ক্লায়েন্ট, ইউডিপি, ইউডিপি মাল্টিকাস্ট, টিসিপি সার্ভার/ক্লায়েন্ট সহাবস্থান, এমকিউটিটি |
|||
| বাউড রেট | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| ট্রান্সমিশন মোড | পাস-থ্রো মোড | ||||
| প্রোটোকল | ইথারনেট, আইপি, টিসিপি, ইউডিপি, এইচটিটিপি, এআরপি, আইসিএমপি, ডিএইচসিপি, ডিএনএস, এমকিউটিটি, মোডবাস টিসিপি, ডিএলটি / 645 | ||||
| মেকানিক্যাল | ||
| তাপমাত্রা | -৪০°সি-+৮০°সি | |
| ওজন | ২৬ গ্রাম | |

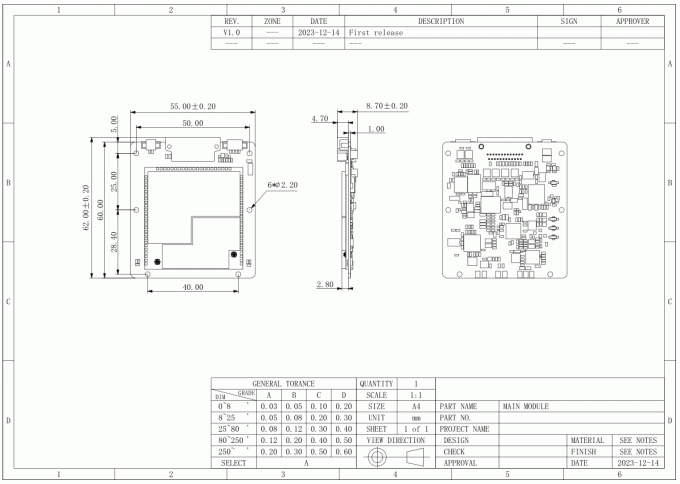

| মাত্রা | ৬০*৫৫*৫.৭ মিমি | |
| স্থিতিশীলতা | MTBF≥10000hr | |
|
|
