| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FIM-2450 |
| MOQ: | 1SET |
| বিতরণ সময়: | 7-14 দিন |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |

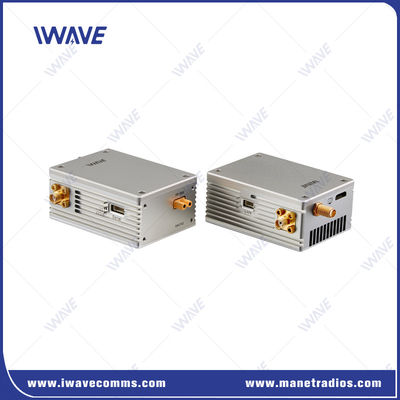

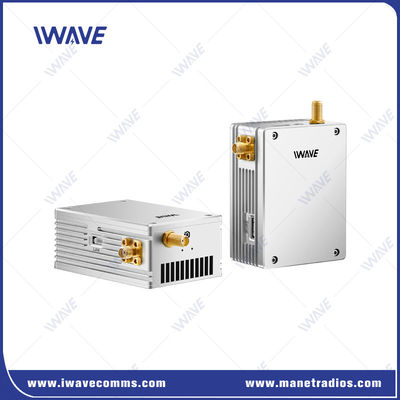

2.4GHz 50km UAV/FPV/Fixed Wing Drone ওয়্যারলেস HDMI COFDM ট্রান্সমিটার রিসিভার
অ্যাডভান্সড মিনি লিংক সিস্টেম (এফআইএম-২৪৫০) হল একটি উন্নত ডিজিটাল ডেটা এবং ভিডিও লিংক সিস্টেম যা মিনি ইউএভি এবং ছোট আকারের ট্যাকটিক্যাল ইউএএস এবং ইউজিভিগুলির জন্য ডিজাইন করা হয়েছে। মাত্র ১৬০ গ্রাম ওজনের সাথে,এটি আরও কঠোর SWaP প্রয়োজনীয়তার সাথে প্ল্যাটফর্মগুলির জন্য আদর্শ.
উন্মুক্ত আর্কিটেকচার সিস্টেমটি পূর্ণ ডুপ্লেক্স ওয়াইডব্যান্ড, ত্রুটি সংশোধন কৌশল এবং উচ্চ গতির যোগাযোগের অনুমতি দেয়, বাস্তব সময়ে ভিডিও চিত্র, ল্যান এবং সিরিয়াল ডেটা ডাউনলিঙ্ক করার ক্ষমতা সহ,এবং বিভিন্ন সেন্সর থেকে তথ্যউচ্চ বর্ণালী দক্ষতা এবং ডেটা রেট নির্বাচনীতার সাথে, সিস্টেমটি একই আকাশসীমার আশেপাশে একাধিক ড্রোন বিমান পরিচালনা করতে সক্ষম করে।
এফআইএম-২৪৫০ যুদ্ধক্ষেত্রের গোয়েন্দা এবং আইইডি সনাক্তকরণ সহ ইউএভি এবং ইউজিভি মিশনের জন্য আদর্শ।
ফ্রিকোয়েন্সি অপশন
| 2.৩ গিগাহার্টজ | ২৩০৪ ~ ২৩৯০ মেগাহার্টজ |
| 2.4 গিগাহার্টজ | ২৪০২-২৪৮২ মেগাহার্টজ |
| 2.৫ গিগাহার্টজ | ২৫০০-২৫৭০ মেগাহার্টজ |
বৈশিষ্ট্য
|
|
প্রয়োগঃ

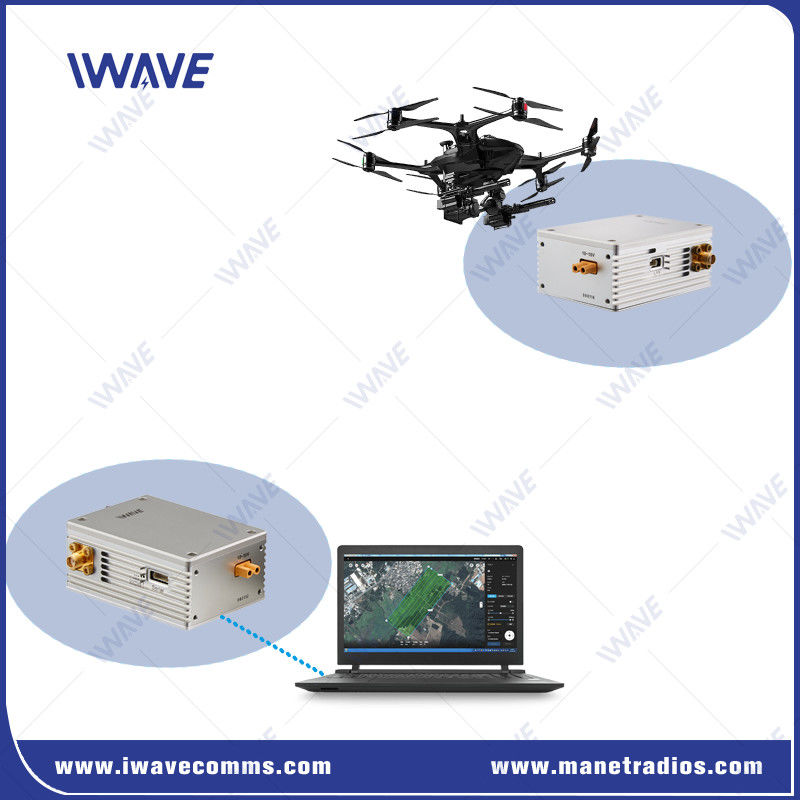

উপাদানঃ সমন্বিত বায়ুবাহিত ট্রান্সমিটার, গ্রাউন্ড রিসিভার এবং দিকনির্দেশক অ্যান্টেনা (যেমন, দীর্ঘ পরিসরের জন্য উচ্চ লাভের প্যারাবোলিক) ।
অ্যাপ্লিকেশনঃ
আইন প্রয়োগঃ অপারেশনের সময় নজরদারি (যেমন ভিড় পর্যবেক্ষণ, সন্দেহভাজনদের ট্র্যাকিং) ।
জরুরী প্রতিক্রিয়া: অগ্নিনির্বাপক, অনুসন্ধান এবং উদ্ধার জন্য লাইভ বায়ু ফুটেজ.
অবকাঠামো পর্যবেক্ষণ: পাইপলাইন, বিদ্যুৎ লাইন বা দুর্যোগ অঞ্চল পরিদর্শন করা।
স্পেসিফিকেশন
| ঘনত্ব | 2.৩ গিগাহার্টজ | ২৩০৪ ~ ২৩৯০ মেগাহার্টজ |
| 2.4 গিগাহার্টজ | ২৪০২-২৪৮২ মেগাহার্টজ | |
| 2.৫ গিগাহার্টজ | ২৫০০-২৫৭০ মেগাহার্টজ | |
| ব্যান্ডউইথ | 2/4/8MHz | |
| আরএফ পাওয়ার | 2W (Bi-Amp, প্রতিটি পাওয়ার এম্প্লিফায়ারের 2W পিক পাওয়ার) | |
| ট্রান্সমিশন রেঞ্জ | ৫০ কিমি | |
| ট্রান্সমিশন রেট |
1.5/3/6Mbps (ভিডিও কোড স্ট্রিম এবং সিরিয়াল ডেটা) সেরা ভিডিও স্ট্রিমঃ 2.5 এমবিপিএস |
|
| বাউড রেট | 115200 ((নিয়মিত) | |
| Rx সংবেদনশীলতা | -১০০/৯৫/৯০ ডিবিএম | |
| ওয়্যারলেস ফ্যাল্ট টলারেন্স অ্যালগরিদম | ওয়্যারলেস বেজব্যান্ড FEC ফরওয়ার্ড ত্রুটি সংশোধন / ভিডিও কোডেক সুপার ত্রুটি সংশোধন | |
| ভিডিও লেটেন্সি |
কোডিং + ট্রান্সমিশন + ডিকোডিংয়ের জন্য বিলম্ব 720 পি/৬০ <৫০ এমএস ১০৮০পি/৬০ <৮০এমএস |
|
| লিঙ্ক পুনর্নির্মাণের সময় | <১ সেকেন্ড | |
| মডুলেশন | আপলিংক QPSK/ডাউনলিংক QPSK | |
| ভিডিও সংকোচনের বিন্যাস | এইচ.264 | |
| ভিডিও রঙের স্থান | 4:2:0 (বিকল্প 4:2(২) | |
| এনক্রিপশন | AES128 | |
| শুরু সময় | পঁচিশ | |
| শক্তি | ডিসি-১২ ভোল্ট (১০-১৮ ভোল্ট) | |
| ইন্টারফেস |
Tx এবং Rx এর ইন্টারফেস একই
|
|
| সূচক |
|
|
| বিদ্যুৎ খরচ |
Tx: 17W ((Max) Rx: 6W |
|
| তাপমাত্রা |
কাজঃ -40 ~ + 85°C সঞ্চয়স্থানঃ -৫৫ ~ +৮৫°সি |
|
| মাত্রা | Tx/Rx: 73.8 x 54 x 31 মিমি | |
| ওজন | Tx/Rx: 160g | |
| মেটাল কেস ডিজাইন | সিএনসি প্রযুক্তি | |
| ডাবল অ্যালুমিনিয়াম খাদ শেল | ||
| কন্ডাক্টিভ অ্যানোডাইজিং ক্রাফট | ||
|
|
