| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FNM-8416 |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

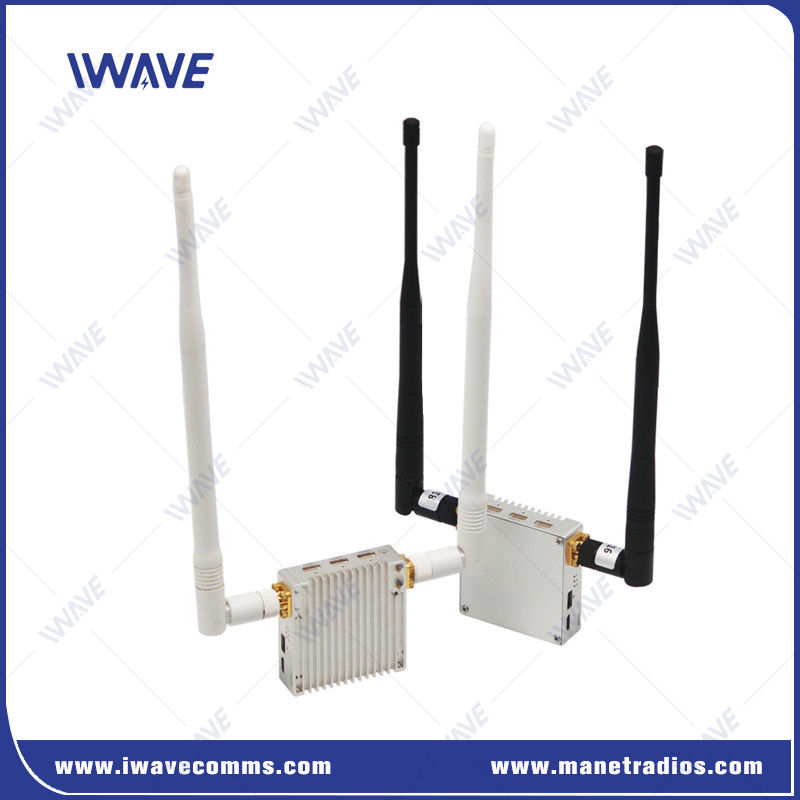

১৫ কিলোমিটার ড্রোন ট্রান্সমিটার এবং রিসিভার ডুয়াল আইপি ক্যামেরা
বর্ণনা
FNM-8416 UAVs দ্বৈত আইপি ক্যামেরা ভিডিও ট্রান্সমিটার টিসিপিআইপি / ইউডিপি সংকেত এবং 15km এর জন্য দ্বি-নির্দেশমূলক ডেটা ওয়্যারলেস ট্রান্সমিশন সরবরাহ করে। এয়ার ইউনিটটি মাত্র 65g ((2) ।3oz) এবং এটি সহজেই কোন ধরনের ইউএভি মধ্যে একীভূত করা যেতে পারে, মাল্টি-রোটার, ফিক্সড-উইং এবং ভিটিওএল সহ।
এফএনএম-৮৪১৬ একটি অল-ইন-ওয়ান ড্রোন ডেটা লিঙ্ক যা ভিডিও, কন্ট্রোল এবং টেলিমেট্রি সংকেতগুলির অতি কম বিলম্বিত সংক্রমণের জন্য একটি সুবিধাজনক সমন্বিত সমাধান সরবরাহ করে।এটি আইপি ক্যামেরা এবং অন্যান্য আইপি ডেটা ইনপুট জন্য তিনটি ল্যান পোর্ট এবং ব্যবহারকারীদের ড্রোন ফ্লাইট কন্ট্রোলার সংযোগ করার জন্য এক পূর্ণ দ্বৈত সিরিয়াল পোর্ট প্রদান করে.
হস্তক্ষেপ এড়ানোর জন্য, FNM-8416 800Mhz এবং 1.4Ghz ফ্রিকোয়েন্সি বিকল্প সরবরাহ করে।ইউএইচএফ ফ্রিকোয়েন্সি এবং সিওএফডিএম প্রযুক্তি FNM-8416 কে গ্রাউন্ড কন্ট্রোল স্টেশনে সম্পূর্ণ এইচডি ভিডিওটি ওয়্যারলেসভাবে প্রেরণের NLOS ক্ষমতা দেয়.
বৈশিষ্ট্য
|
 |

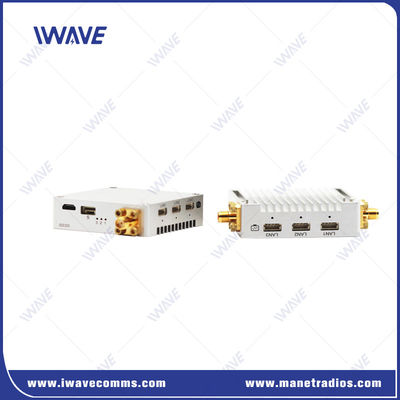

বিভিন্ন বন্দর
এফএনএস -8408 ডিজিটাল ইউএভি ভিডিও লিঙ্ক তিনটি ল্যান পোর্ট এবং একটি দ্বিমুখী সিরিয়াল পোর্ট সরবরাহ করে। ল্যান পোর্টগুলির সাহায্যে ব্যবহারকারীরা সম্পূর্ণ এইচডি আইপি ভিডিও স্ট্রিম পেতে এবং টিসিপিআইপি / ইউডিপি ডেটার জন্য বায়ুবাহিত পিসির সাথে সংযোগ করতে পারেন।সিরিয়াল পোর্ট দিয়ে, পাইলট পিক্সহক দিয়ে রিয়েল টাইমে ফ্লাইট নিয়ন্ত্রণ করতে পারবেন।
প্রয়োগ
সুপার লাইটওয়েট ((৬৫ গ্রাম) এমবেডেড দ্বি-দিকের ডেটা লিঙ্ক বিশেষভাবে বাণিজ্যিক ও শিল্প ড্রোনের জন্য স্বয়ংক্রিয় অপারেশন সক্ষম করার জন্য ডিজাইন করা হয়েছে।
এটিতে একটি উন্নত AES128 এনক্রিপশন মেকানিজম রয়েছে যা আপনার ওয়্যারলেস ভিডিও ফিডে অননুমোদিত অ্যাক্সেস রোধ করে, এবং এটি অনেক ফ্লাইট কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ,মিশন সফটওয়্যার এবং পেয়্লডস.
রিয়েল টাইম ওয়্যারলেস ভিডিও স্ট্রিমিং লিঙ্ক সহ ড্রোনগুলির বিভিন্ন অ্যাপ্লিকেশন রয়েছে ফটোগ্রাফি, নজরদারি, কৃষি,দূরের বা কঠিন শহরের অঞ্চলে দুর্যোগ উদ্ধার এবং খাদ্য পরিবহন.
স্পেসিফিকেশন
| ঘনত্ব | ৮০০ মেগাহার্টজ | ৮০৬-৮২৬ মেগাহার্টজ |
| 1.4 গিগাহার্টজ | ১৪২৮-১৪৪৮ মেগাহার্টজ | |
| ব্যান্ডউইথ | ৮ মেগাহার্টজ | |
| আরএফ পাওয়ার | 0.6 ওয়াট (Bi-Amp, 0.6Watt প্রতিটি পাওয়ার এম্প্লিফায়ারের পিক পাওয়ার) |
|
| ট্রান্সমিশন রেঞ্জ | ৮০০ মেগাহার্টজঃ ১৪ কিমি ১৪০০ মেগাহার্টজঃ ১৬ কিমি |
|
| ট্রান্সমিশন রেট | ৬ এমবিপিএস (ভিডিও স্ট্রিম, ইথারনেট সিগন্যাল এবং সিরিয়াল ডেটা শেয়ার) সেরা ভিডিও স্ট্রিমঃ 2.5 এমবিপিএস |
|
| বাউড রেট | 115200 বিপিএস ((নিয়মিত) | |
| Rx সংবেদনশীলতা | -১০৪/-৯৯ ডিবিএম | |
| ত্রুটি সহনশীলতা অ্যালগরিদম | ওয়্যারলেস বেজব্যান্ড FEC ফরওয়ার্ড ত্রুটি সংশোধন | |
| ভিডিও লেটেন্সি | ভিডিও কম্প্রেস করা হয় না. কোন বিলম্ব নেই | |
| লিঙ্ক পুনর্নির্মাণের সময় | <১ সেকেন্ড | |
| মডুলেশন | আপলিংক QNSK/ডাউনলিংক QNSK | |
| এনক্রিপশন | AES128 | |
| শুরু সময় | ১৫ | |
| শক্তি | ডিসি-১২ ভোল্ট (৭১৮ ভোল্ট) | |
| ইন্টারফেস | 1. Tx এবং Rx এর ইন্টারফেস একই 2ভিডিও ইনপুট/আউটপুটঃ ইথারনেট×৩ 3. পাওয়ার ইনপুট ইন্টারফেস × 1 4অ্যান্টেনা ইন্টারফেসঃ SMA×2 5. সিরিয়াল×১ঃ (ভোল্টেজঃ+-১৩ভি ((আরএস২৩২), ০~৩.৩ভি ((টিটিএল) |
|
| সূচক | 1শক্তি 2. ইথারনেট অবস্থা সূচক 3. ওয়্যারলেস সংযোগ সেটআপ সূচক x 3 |
|
| বিদ্যুৎ খরচ | Tx: 4W Rx: 3W |
|
| তাপমাত্রা | কাজঃ -40 ~ + 85°C সঞ্চয়স্থানঃ -৫৫ ~ +৮৫°সি |
|
| মাত্রা | Tx/Rx: 57 x 55.5 x 15.7 মিমি | |
| ওজন | Tx/Rx: 65g | |
| ডিজাইন | সিএনসি প্রযুক্তি | |
| ডাবল অ্যালুমিনিয়াম খাদ শেল | ||
| কন্ডাক্টিভ অ্যানোডাইজিং ক্রাফট | ||
|
|
