| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FNM-8416 |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

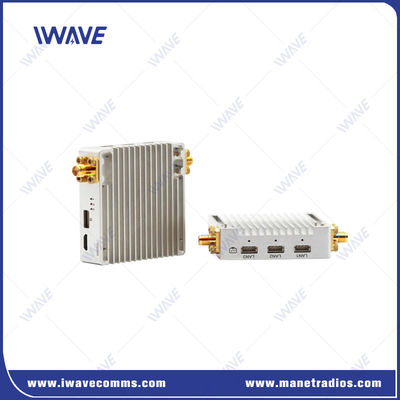

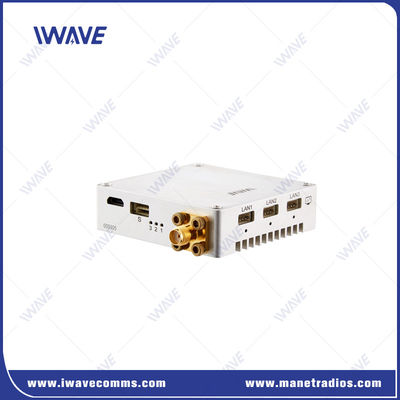

1.৪ গিগাহার্টজ / ৮০০ মেগাহার্টজ ১৬ কিলোমিটার ড্রোন ক্যামেরা ট্রান্সমিটার টিসিপিআইপি এবং ইউডিপি লং রেঞ্জ এইচডি ভিডিও
বর্ণনা
এফএনএম-৮৪১৬ ইউএভি ভিডিও ট্রান্সমিটার একটি এন্ড-টু-এন্ড এনক্রিপ্ট করা কম লেটেন্সি এইচডি ভিডিও ট্রান্সমিশন সিস্টেম যা সিওএফডিএম প্রযুক্তি ব্যবহার করে।এটি সম্পূর্ণ এইচডি আইপি ক্যামেরা ভিডিও-লিঙ্ক এবং একটি দ্বি-পথে কমান্ড এবং নিয়ন্ত্রণ ডেটা লিঙ্ক সরবরাহ করে যা বাণিজ্যিক এবং শিল্প ড্রোন এবং স্বায়ত্তশাসিত ইউএভি সিস্টেমের জন্য বিশেষভাবে ডিজাইন করা হয়েছে. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAV, ড্রোন এবং অন্যান্য সমালোচনামূলক প্ল্যাটফর্ম যা আকার, ওজন এবং শক্তি (এসডাব্লুএপি) এর প্রতি সংবেদনশীল। FNM-8416 এর ওজন মাত্র 65g/2.3oz এবং এটি ব্যক্তিগত সিওএফডিএম প্রোটোকল গ্রহণ করে, দীর্ঘ পরিসীমা সংক্রমণ বৈশিষ্ট্য,উচ্চ সংবেদনশীলতা এবং 14-16km বায়ু থেকে স্থল পরিসীমা জন্য উচ্চ থ্রুপুট.
মূল বৈশিষ্ট্য
|
 |
নিম্ন-শক্তির আরএফ সমাধান ((৫০০ এমডাব্লু) যা উন্নত ফ্রিকোয়েন্সি হপিং অ্যালগরিদম এবং অসাধারণ অ্যান্টি-ইন্টারফারেন্স প্রযুক্তি অন্তর্ভুক্ত করে যোগাযোগের দূরত্ব ১৬ কিলোমিটার পর্যন্ত করে তোলে।
IWAVE টিমের ফ্রিকোয়েন্সি হপিংয়ের জন্য নিজস্ব অ্যালগরিদম এবং প্রক্রিয়া রয়েছে।
অপারেশন চলাকালীন, FNM-8416 ডিজিটাল ডেটা লিঙ্ক অভ্যন্তরীণভাবে রিসিভ সিগন্যাল শক্তি RSRP, সিগন্যাল-থ্রো-রো-রো রেসিও SNR এর উপর ভিত্তি করে বর্তমান লিঙ্ক গণনা করে এবং মূল্যায়ন করে,বিট ত্রুটির হার SER এবং অন্যান্য কারণযদি বিচার শর্ত পূরণ করা হয়, ফ্রিকোয়েন্সি হপিং করা হয় এবং তালিকা থেকে একটি সর্বোত্তম ফ্রিকোয়েন্সি পয়েন্ট নির্বাচন করা হয়।
দীর্ঘ দূরত্বের ট্রান্সমিশনে মাল্টিপ্যাথ ইন্টারফারেন্স কার্যকরভাবে নির্মূল করুন
এন-এলওএস যোগাযোগ একটি শক্তিশালী রেডিও সংকেত প্রদান করে যখন হস্তক্ষেপ মোকাবেলা এবং অন্ধ দাগ অতিক্রম করে।
অপারেটর হস্তক্ষেপ ছাড়াই আপনার ভিডিও ফিডের উপর ক্ষতিকারক আক্রমণ এবং অননুমোদিত অ্যাক্সেস রিয়েল টাইমে প্রতিরোধ করে।
FNM-8416 1.4Ghz এবং 800Mhz ডেটা এবং ভিডিও লিঙ্ক UART ডেটা ইনপুট সমর্থন করে এবং 3 LAN পোর্ট দিয়ে সজ্জিত। তাদের মাধ্যমে ব্যবহারকারীরা UAV সংযোগ করতে পারেন,ড্রোন বা অন্যান্য ড্রোন বিমান প্ল্যাটফর্মের সাথে বোর্ড পিসি, আইপি ক্যামেরা অথবা অন্যান্য আইপি পেইললোড।
প্রয়োগ
FNM-8416 800Mhz এবং 1.4Ghz ডেটা লিংকটি একটি পেশাদার ট্রান্সমিশন এবং ড্রোন এবং শিল্প অ্যাপ্লিকেশনের জন্য ড্রোন এবং ড্রোনের জন্য একটি পেশাদার ট্রান্সমিশন এবং রিসিভিং লিংক হিসাবে ডিজাইন করা হয়েছে, যেমন বায়ু মানচিত্র,রুট পরিদর্শন এবং বন্যপ্রাণী সুরক্ষা এটি একটি ব্র্যান্ড নিউ আরএফ মডুলেশন প্রযুক্তির সাথে প্রয়োগ করা হয় যা খুব কম ট্রান্সমিটিং পাওয়ারে একটি বিরোধী হস্তক্ষেপ দীর্ঘ যোগাযোগ দূরত্ব সমর্থন করে।
স্পেসিফিকেশন
| বিশেষ উল্লেখ | ||
| ঘনত্ব | ৮০০ মেগাহার্টজ | ৮০৬-৮২৬ মেগাহার্টজ |
| 1.4 গিগাহার্টজ | ১৪২৮-১৪৪৮ মেগাহার্টজ | |
| ব্যান্ডউইথ | ৮ মেগাহার্টজ | |
| আরএফ পাওয়ার | 0.6 ওয়াট ((Bi-Amp, প্রতিটি পাওয়ার এম্প্লিফায়ারের 250mw গড় শক্তি) | |
| ট্রান্সমিশন রেঞ্জ | ৮০০ মেগাহার্টজ: ১৬ কিমি১৪০০ মেগাহার্টজ: ১৪ কিমি | |
| ট্রান্সমিশন রেট | ৬ এমবিপিএস (ভিডিও স্ট্রিম, ইথারনেট সিগন্যাল এবং সিরিয়াল ডেটা শেয়ার) সেরা ভিডিও স্ট্রিমঃ ২.৫ এমবিপিএস | |
| বাউড রেট | 115200 বিপিএস ((নিয়মিত) | |
| Rx সংবেদনশীলতা | -১০৪/-৯৯ ডিবিএম | |
| ত্রুটি সহনশীলতা অ্যালগরিদম | ওয়্যারলেস বেস ব্যান্ড FEC ফরওয়ার্ড ত্রুটি সংশোধন | |
| ভিডিও লেটেন্সি | ভিডিও কম্প্রেস করা হয় না. কোন বিলম্ব নেই | |
| লিঙ্ক পুনর্নির্মাণের সময় | <১ সেকেন্ড | |
| মডুলেশন | আপলিংক QNSK/ডাউনলিংক QNSK | |
| এনক্রিপশন | AES128 | |
| শুরু সময় | ১৫ | |
| শক্তি | ডিসি-১২ ভোল্ট (৭১৮ ভোল্ট) | |
| ইন্টারফেস | 1. Tx এবং Rx এর ইন্টারফেস একই 2ভিডিও ইনপুট/আউটপুটঃ ইথারনেট×৩ 3. পাওয়ার ইনপুট ইন্টারফেস × 1 4অ্যান্টেনা ইন্টারফেসঃ SMA×2 5. সিরিয়াল×1: (ভোল্টেজঃ±13V(RS232), 0~3.3V(TTL) |
|
| সূচক | 1শক্তি 2. ইথারনেট অবস্থা সূচক 3. ওয়্যারলেস সংযোগ সেটআপ সূচক x 3 |
|
| বিদ্যুৎ খরচ | Tx: 5WRx: 3.5W | |
| তাপমাত্রা | কাজঃ -40 ~ + 85°সিসংরক্ষণঃ -55 ~ + 85°সি | |
| মাত্রা | Tx/Rx: 57 x 55.5 x 15.7 মিমি | |
| ওজন | Tx/Rx: 65g | |
| ডিজাইন | সিএনসি প্রযুক্তি | |
| ডাবল অ্যালুমিনিয়াম খাদ শেল | ||
| কন্ডাক্টিভ অ্যানোডাইজিং ক্রাফট | ||
|
|
