| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FIM-2410 |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

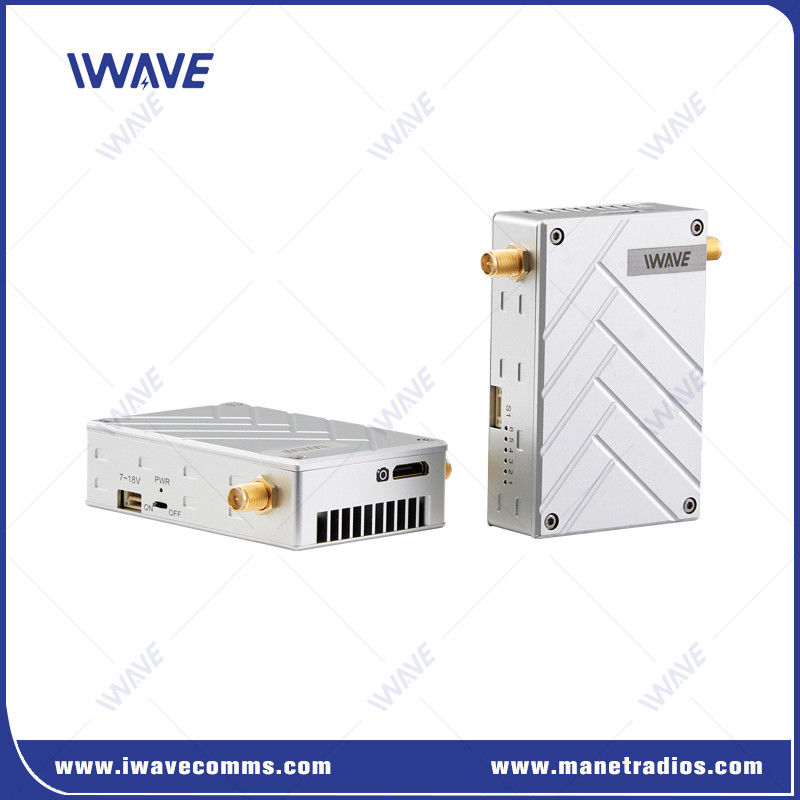

এইচডিএমআই ক্যামেরা এবং টেলিমেট্রি জন্য 10km ড্রোন ভিডিও ট্রান্সমিটার
পরিচিতি
এফআইএম-২৪১০ একটি ১০ কিলোমিটার দীর্ঘ ড্রোন ভিডিও ট্রান্সমিটার যা ২.৪ গিগাহার্টজ ব্যান্ডে রিয়েল টাইম এইচডি ভিডিও এবং টেলিমেট্রি ডেটা ডাউন লিঙ্ক প্রদান করে।
যেহেতু অনেক ওয়্যারলেস সিগন্যাল 2.4GHz ব্যান্ডে সম্প্রচারিত হয়, যাতে হস্তক্ষেপ এড়ানো যায়,এফআইএম-২৪১০ টিডিডি-সিওএফডিএম প্রযুক্তি এবং উচ্চ সংবেদনশীলতা ব্যবহার করে শহুরে এবং বিশৃঙ্খল পরিবেশে স্থিতিশীল ওয়্যারলেস লিঙ্কিং নিশ্চিত করে.
হালকা ওজনের (৯৩ গ্রাম) অভ্যন্তরীণ দ্বি-দিকের ডেটা লিংক বিশেষভাবে বাণিজ্যিক ও শিল্প ড্রোনের জন্য স্বায়ত্তশাসিত অপারেশন সক্ষম করার জন্য ডিজাইন করা।
এটিতে একটি উন্নত AES128 এনক্রিপশন মেকানিজম রয়েছে যা আপনার ওয়্যারলেস ভিডিও ফিডে অননুমোদিত অ্যাক্সেস রোধ করে, এবং এটি অনেক ফ্লাইট কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ,মিশন সফটওয়্যার এবং পেয়্লডস.
মূল বৈশিষ্ট্য ● বিশেষ অ্যালগরিদম উন্নত 1080P চিত্র মানের সঙ্গে 12km সক্ষম ● লাইভ ভিডিও পর্যবেক্ষণের জন্য HDMI এর মাধ্যমে স্মার্ট মনিটরের সাথে সংযুক্ত ● স্বল্প বিলম্ব শেষ থেকে শেষ 15ms-30ms ● লাইসেন্সবিহীন ২.৩ গিগাহার্টজ, ২.৪ গিগাহার্টজ এবং ২.৫ গিগাহার্টজ ব্যান্ড সমর্থন করে ● এইচডি ভিডিও এবং টেলিমেট্রি রিসিভার ● Pixhawk2/cube/V2 সমর্থন করে।4.8/4 এবং Apm 2.8 ● গ্রাউন্ড সফটওয়্যার সাপোর্টঃ মিশন প্ল্যানার এবং কিউগ্রাউন্ড ● ড্রোন যোগাযোগ + ভিডিও প্রসেসিং ও বিশ্লেষণ ● স্বায়ত্তশাসিত ইউএভি এবং ড্রোনগুলির জন্য অন্তর্নির্মিত দ্বি-নির্দেশমূলক ডেটা লিঙ্ক ● ইথারনেট ইন্টারফেস সমর্থন TCPIP/UDP ● সিএনসি প্রযুক্তি দ্বৈত অ্যালুমিনিয়াম খাদ হাউজিং বৈশিষ্ট্যযুক্ত, ভাল প্রভাব প্রতিরোধের এবং তাপ dissipation ● কাজের তাপমাত্রা: -৪০°C+৮৫°C ● সামগ্রিক মাত্রাঃ ৭২*৪৭x১৯ মিমি ● ওজন: ৯৩ গ্রাম |
|
কোডেড অর্টোগোনাল ফ্রিকোয়েন্সি ডিভিশন মাল্টিপ্লেক্সিং (COFDM)
কার্যকরভাবে মাল্টিপ্যাথ হস্তক্ষেপ দূর করুন, দক্ষতা সমস্যা সমাধান করুন এবং সংক্রমণের নির্ভরযোগ্যতা উন্নত করুন।
এন্ড টু এন্ড লো লেটেন্সি
● টিএক্স থেকে আরএক্স পর্যন্ত লেটেন্সি ৩৩ এমএসের কম।
● CABAC এন্ট্রপি কোডিং এবং উচ্চ কম্প্রেশন হার কম বিট রেটে উচ্চ ভিডিও মানের গ্যারান্টি
● প্রতিটি ফ্রেম একই আকারের কোড করা হয় যাতে বড় আই ফ্রেমের কারণে ওয়্যারলেস চ্যানেলে অতিরিক্ত বিলম্ব না হয়।
● ডিসপ্লে ইঞ্জিনে অতি দ্রুত ডিকোডিং।
দূরবর্তী যোগাযোগ
এয়ার ইউনিট থেকে গ্রাউন্ড কন্ট্রোল স্টেশনের মধ্যে স্থিতিশীল এবং দীর্ঘ পরিসরের ওয়্যারলেস লিঙ্ক বজায় রাখার জন্য উন্নত মডুলেশন, এফইসি অ্যালোগ্রিথম, উচ্চ কার্যকারিতা পিএ এবং অতি সংবেদনশীল রিসিভার আরএফ মডিউল।
-40°C থেকে +85°C কাজের তাপমাত্রা
সমস্ত চিপ এবং ইলেকট্রনিক উপাদান শিল্প গ্রেড সহ্য -40 °C ~ 85 °C সঙ্গে বিশেষভাবে ডিজাইন করা হয়

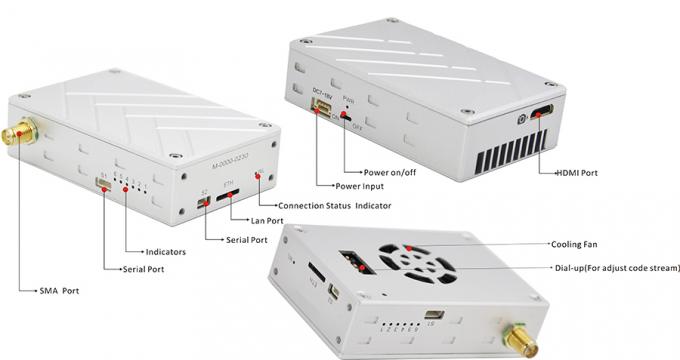

বিভিন্ন বন্দর
এফআইএম-২৪১০ ইউএভি ভিডিও ট্রান্সমিটারটি বিভিন্ন পোর্ট HDMI, ল্যান এবং দুটি দ্বি-দিকনির্দেশক সিরিয়াল পোর্ট সরবরাহ করে।এই পোর্টগুলি গ্রাউন্ড স্টেশন এবং এয়ার ইউনিটের মধ্যে 10 কিলোমিটার পর্যন্ত HD ভিডিও এবং টেলিমেট্রি ডেটা প্রেরণ করতে সক্ষম করেসিরিয়াল পোর্টটি কিউব অটোপাইলট, পিক্সহক ২/ভি২ এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।4.৮/৪, এপিএম ২।8.
প্রয়োগ
রিয়েল টাইম ওয়্যারলেস ভিডিও স্ট্রিমিং লিঙ্ক সহ ড্রোনগুলির বিভিন্ন অ্যাপ্লিকেশন রয়েছে ফটোগ্রাফি, নজরদারি, কৃষি,দূরের বা কঠিন শহরের অঞ্চলে দুর্যোগ উদ্ধার এবং খাদ্য পরিবহন.
ড্রোন ভিডিও ট্রান্সমিটারের স্পেসিফিকেশন
| ঘনত্ব | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz আপনার পছন্দ অনুযায়ী |
| ত্রুটি সনাক্তকরণ | LDPC FEC/Video H.264/265 সুপার ত্রুটি সংশোধন |
| আরএফ ট্রান্সমিশন পাওয়ার | ১ ওয়াট (বায়ু থেকে স্থল পর্যন্ত ১০-১৬ কিলোমিটার) |
| বিদ্যুৎ খরচ | TX: ১০ ওয়াট |
| RX: ৬ ওয়াট | |
| ফ্রিকোয়েন্সি ব্যান্ডউইথ | ৪/৮ মেগাহার্টজ |
| বিলম্ব | ≤15-25ms |
| ট্রান্সমিশন হার | ৩-৫ এমবিপিএস |
| সংবেদনশীলতা অর্জন করুন | -১০০ ডিবিএম@৪ মেগাহার্টজ, -৯৫ ডিবিএম@৮ মেগাহার্টজ |
| ভিডিও রঙের স্থান | ডিফল্ট 4:2:0 |
| অ্যান্টেনা | 1T1R |
| ভিডিও ইনপুট/আউটপুট ইন্টারফেস | HDMI মিনি TX/RX, অথবা FFC কে HDMI-A RX/TX তে রূপান্তর করুন |
| ভিডিও কম্প্রেস ফরম্যাট | এইচ.২৬৪+এইচ।265 |
| বিট রেট | ১১৫২০০ বিপিএস পর্যন্ত (সফটওয়্যার সমন্বয়) |
| এনক্রিপশন | AES ১২৮ |
| ট্রান্সমিশন দূরত্ব | বায়ু থেকে স্থল 10km-12km |
| শুরু করার সময় | < ৩০ বছর |
| দ্বি-মুখী ফাংশন | একই সময়ে ভিডিও এবং ডুপ্লেক্স ডেটা সমর্থন করুন |
| তথ্য | টিটিএল সমর্থন |
| পাওয়ার সাপ্লাই | ডিসি ৭-১৮ ভোল্ট |
| ইন্টারফেস | ১০৮০পি/৬০ এইচডিএমআই মিনি আরএক্স এক্স১ |
| উইন্ডোজ * 1 এ ইউএসবি / আরজে 45 এ 100 এমবিপিএস ইথারনেট | |
| এস১ টিটিএল দ্বি-মুখী সিরিয়াল পোর্ট এক্স১ | |
| পাওয়ার ইনপুট x1 | |
| সূচক আলো | HDMI ইনপুট/আউটপুট অবস্থা |
| প্রেরণ ও গ্রহণ | |
| ভিডিও বোর্ড কাজ করছে | |
| শক্তি | |
| এইচডিএমআই | এইচডিএমআই মিনি/ফ্লেক্সিবল ফ্ল্যাট ক্যাবল (এফএফসি) |
| তাপমাত্রা পরিসীমা | অপারেটিং তাপমাত্রাঃ -40°C ~ + 85°C |
| সংরক্ষণের তাপমাত্রাঃ -৫৫°সি ~ + ১০০°সি | |
| চেহারা ডিজাইন | সিএনসি প্রযুক্তি/ জলরোধী নকশা সহ ডাবল অ্যালুমিনিয়াম খাদ শেল |
| মাত্রা | 72*47*19 মিমি |
| ওজন | Tx: 93g/Rx: 93g |
প্যাকেজ
|
|
