| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-6802PTM |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

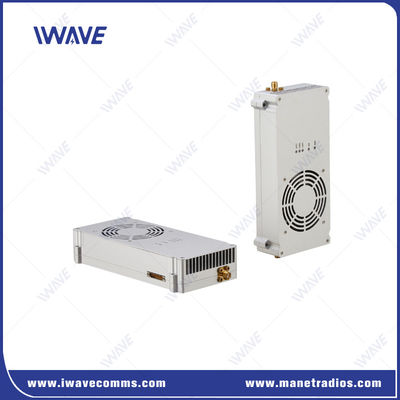

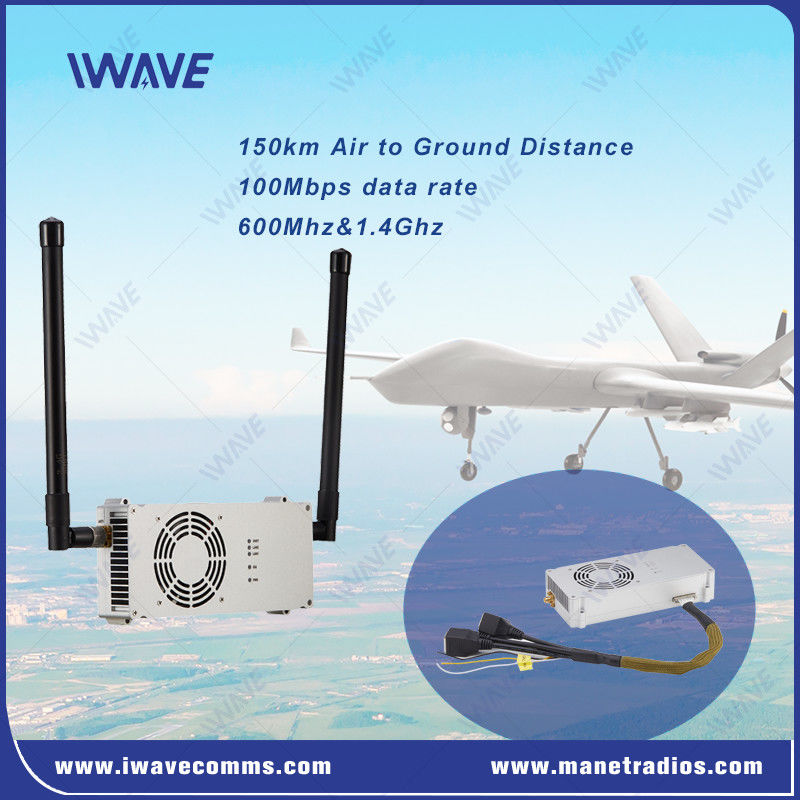

১০০ এমবিপিএস ১৫০ কিলোমিটার দীর্ঘ দূরত্বের ড্রোন ভিডিও এবং নিয়ন্ত্রণ ডেটা ট্রান্সমিটার
বর্ণনা
দ্যFDM-615PTMএকটি শক্তিশালী এবং নির্ভরযোগ্য ওয়্যারলেস যোগাযোগ সমাধান প্রদান করেফিক্সড উইং ড্রোনএবংহেলিকপ্টার, যা রিয়েল টাইমে HD ভিডিও এবং TTL ডেটা ট্রান্সমিশন সক্ষম করে।বায়ু পর্যবেক্ষণ,অনুসন্ধান ও উদ্ধার, অথবাদূরবর্তী পর্যবেক্ষণএই সিস্টেমটি দ্রুত গতিতে চলার সময় ১৫০ কিলোমিটারের ভিডিও ডাউনলিংকের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
স্মার্ট অ্যান্টেনা এমআইএমও তৈরিFDM-6810PTM১০০ এমবিপিএস ট্রান্সমিশন রেট সহ রিয়েল-টাইম এইচডি ভিডিও এবং ব্রডব্যান্ড ইথারনেট সংযোগ প্রদান করে।
মূল বৈশিষ্ট্য
|
|
প্রযুক্তিগত সুবিধা
FDM-6810PTMক্যারিয়ার এগ্রিগেশন টেকনোলজি (সিএ) গ্রহণ করে, যা ২০ মেগাহার্টজ ব্যান্ডউইথের দুটি ক্যারিয়ারকে একত্রিত করে ৪০ মেগাহার্টজ বেতার ক্যারিয়ার ব্যান্ডউইথ অর্জন করতে পারে।আপলিংক এবং ডাউনলিংক ট্রান্সমিশন রেট কার্যকরভাবে উন্নত করা, এবং সমগ্র বেতার ট্রান্সমিশন সিস্টেমের স্থিতিশীলতা এবং পরিবেশগত অভিযোজনযোগ্যতা বাড়ানো।
1. বৃহত্তর মোট ব্যান্ডউইথ সমর্থন করে, 20MHz + 20MHz ক্যারিয়ার সমষ্টি সমর্থন করে এবং ডেটা ট্রান্সমিশনের শিখর হার 100Mbps অতিক্রম করে।
2. ক্রমাগত ক্যারিয়ার সমষ্টি এবং অ-ক্রমাগত ক্যারিয়ার সমষ্টি সমর্থন করে, যা আরো নমনীয়।
3. বিভিন্ন ব্যান্ডউইথের ক্যারিয়ার সমষ্টি সমর্থন করে এবং ক্যারিয়ার সমষ্টির ব্যান্ডউইথ সামঞ্জস্য করতে পারে
পরিবেশগত হস্তক্ষেপ এবং উপলভ্য স্পেকট্রাম সংস্থান অনুযায়ী, বিভিন্ন দৃশ্যকল্পের সাথে অভিযোজিত করা সহজ করে তোলে।
4. একক ক্যারিয়ারে হস্তক্ষেপের পর ডাটা বিচ্ছিন্নতা এড়াতে বিভিন্ন ক্যারিয়ারে পুনরায় প্রেরণ করা।
5. বিভিন্ন ক্যারিয়ারের ফ্রিকোয়েন্সি হপিং সমর্থন করে যাতে আরও কার্যকরভাবে হস্তক্ষেপ মুক্ত ক্যারিয়ারগুলি খুঁজে পাওয়া যায়।
অ্যাপ্লিকেশনঃ
বায়ু পর্যবেক্ষণঃ সীমান্ত, প্রাকৃতিক দুর্যোগ বা সমালোচনামূলক অবকাঠামোর মতো বড় এলাকার পর্যবেক্ষণে ব্যবহৃত স্থির-উইং ড্রোন এবং হেলিকপ্টারগুলির জন্য রিয়েল-টাইম ভিডিও ডাউনলিঙ্ক।
রিমোট মনিটরিং এবং পরিদর্শনঃ বিদ্যুৎ লাইন পরিদর্শন, পাইপলাইন পর্যবেক্ষণ এবং পরিবেশগত পর্যবেক্ষণের জন্য আদর্শ যেখানে ভিডিও এবং ডেটা দীর্ঘ দূরত্বে প্রেরণ করা হয়।
অনুসন্ধান ও উদ্ধার অভিযান: কম বিলম্বিত ভিডিও এবং টিটিএল ডেটা এটিকে প্রথম প্রতিক্রিয়াশীলদের জন্য একটি নিখুঁত সরঞ্জাম করে তোলে, দূরবর্তী বা দুর্যোগ-বিধ্বস্ত অঞ্চলে রিয়েল-টাইম পরিস্থিতি সচেতনতা প্রদান করে।
প্রতিরক্ষা ও নিরাপত্তাঃ সামরিক ও আইন প্রয়োগের জন্য অপরিহার্য, নিরাপদ যোগাযোগ এবং কৌশলগত ক্রিয়াকলাপের জন্য লাইভ এইচডি ভিডিও প্রেরণের ক্ষমতা উভয়ই সরবরাহ করে।
কৃষি পর্যবেক্ষণঃ সুনির্দিষ্ট কৃষির জন্য, বড় বড় কৃষি ক্ষেত্রগুলি পর্যবেক্ষণের জন্য ড্রোন এবং হেলিকপ্টার ব্যবহার করে, ফসল পরিচালনার জন্য ভিডিও ফিডব্যাক এবং টেলিমেট্রি ডেটা উভয়ই সরবরাহ করে।
স্পেসিফিকেশন
|
সাধারণ |
ওয়্যারলেস |
|||
|
প্রযুক্তি |
টিডি-এলটিই টেকনোলজি স্ট্যান্ডার্ডের ভিত্তিতে ওয়্যারলেস |
যোগাযোগ |
1T1R |
|
|
ভিডিও ট্রান্সমিশন |
১০৮০ পি এইচডি ভিডিও ট্রান্সমিশন, এইচ.২৬৪/এইচ.২৬৫ অ্যাডাপ্টিভ |
আইপি ডেটা ট্রান্সমিশন |
আইপি প্যাকেটের উপর ভিত্তি করে ডেটা সংক্রমণ সমর্থন করে |
|
|
এনক্রিপশন |
ZUC/SNOW3G/AES ((128) বিকল্প স্তর-২ |
ডাটা লিঙ্ক |
সম্পূর্ণ ডুপ্লেক্স যোগাযোগ |
|
|
ডেটা রেট |
সর্বোচ্চ ১০০ এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) |
আপ & ডাউন অনুপাত |
2D3U/3D2U/4D1U/1D4U |
|
|
পরিসীমা |
ইউজিভিঃ ৫-১০ কিলোমিটার মাটি থেকে মাটিতে (LOS) |
স্বয়ংক্রিয় পুনর্গঠন চেইন |
লিংক ব্যর্থতার পরে স্বয়ংক্রিয় লিঙ্ক পুনরায় স্থাপন / লিংক ব্যর্থতার পরে নেটওয়ার্ক পুনরায় স্থাপন করুন |
|
|
সক্ষমতা |
৬৪টি নোড |
সংবেদনশীলতা |
||
|
এমআইএমও |
2x2 এমআইএমও |
1.4GHZ |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
প্রেরণ ক্ষমতা |
১০ ওয়াট |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
বিলম্ব |
এয়ার ইন্টারফেস বিলম্ব <30ms |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
মডুলেশন |
QPSK, 16QAM, 64QAM |
৬০০ এমএইচজেড |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
অ্যান্টি-জামিং |
ফ্রিকোয়েন্সি হপিং এবং অ্যাডাপ্টিভ মডুলেশন |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
ব্যান্ডউইথ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
বিদ্যুৎ খরচ |
৩০ ওয়াট |
ফ্রিকোয়েন্সি অপশন |
||
|
পাওয়ার ইনপুট |
DC24V-DC27V |
1.4 গিগাহার্টজ |
1420Mhz-1530MHz |
|
|
মাত্রা |
৮৬*১২০*২৪.২ মিমি |
৬০০ মেগাহার্টজ |
634Mhz-674Mhz |
|
|
মেকানিক্যাল |
||
|
কাজের তাপমাত্রা |
-২০°সি~+৫৫°সি |
|
|
মাত্রা |
130*100*25mm ((অ্যান্টেনা অন্তর্ভুক্ত নয়) |
|
|
ওজন |
২৭৩ গ্রাম |
|
|
ইন্টারফেস |
||
|
আরএফ |
2 x এসএমএ |
|
|
ইথারনেট |
1xইথারনেট |
|
|
COMUART |
3xসিরিয়াল পোর্ট |
1. ডিবাগ সিরিয়াল পোর্ট |
|
পাওয়ার |
1xDC ইনপুট |
DC24V-27V |
|
কমান্ড ইন্টারফেস |
এটি কমান্ড কনফিগারেশন |
AT কমান্ড কনফিগারেশনের জন্য API/HTTP/UART |
|
কনফিগারেশন ম্যানেজমেন্ট |
ওয়েবইউআই, এপিআই এবং পরিচালনা সফ্টওয়্যার মাধ্যমে সমর্থন কনফিগারেশন |
|
|
কাজের মোড |
টিসিপি সার্ভার মোড |
যখন TCP সার্ভার হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার কম্পিউটার সংযোগের জন্য অপেক্ষা করে।
যখন একটি TCP ক্লায়েন্ট হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার সক্রিয়ভাবে গন্তব্য আইপি দ্বারা নির্দিষ্ট নেটওয়ার্ক সার্ভারের সাথে একটি সংযোগ শুরু করে।
আইটিসিপি সার্ভার, টিসিপি ক্লায়েন্ট, ইউডিপি, ইউডিপি মাল্টিকাস্ট, টিসিপি সার্ভার/ক্লায়েন্ট সহাবস্থান, এমকিউটিটি
|
|
বাউড রেট |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
প্রোটোকল |
ইথারনেট, আইপি, টিসিপি, ইউডিপি, এইচটিটিপি, এআরপি, আইসিএমপি, ডিএইচসিপি, ডিএনএস, এমকিউটিটি, মডবাস টিসিপি, ডিএলটি/৬৪৫, পাস-থ্রো মোড |
|
|
সিস্টেম ব্যবস্থাপনা |
WATCHDOG ফাংশন সমর্থন করে, সমস্ত সিস্টেম-স্তরের ব্যতিক্রম সনাক্ত এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা যেতে পারে |
|
|
|
