| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-605PTM |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

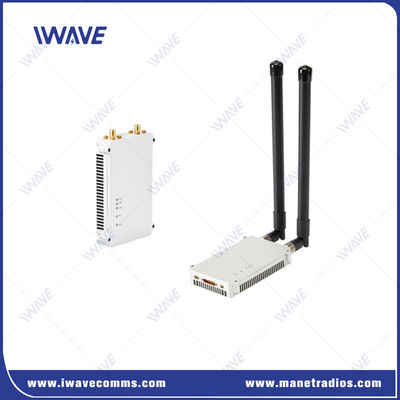

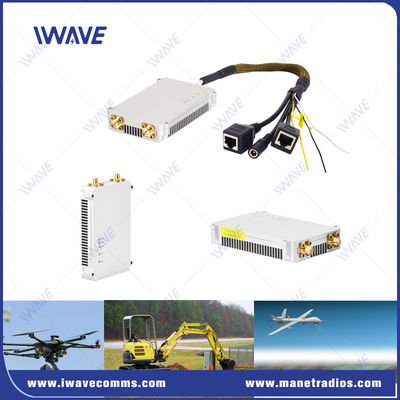

50 কিমি 30 এমবিপিএস টিসিপি ইউডিপি পয়েন্ট টু মাল্টি-পয়েন্ট ট্রান্সমিটার এবং ড্রোন জন্য রিসিভার
বর্ণনা
এফডিএম-৬০৫পি একটি পয়েন্ট টু মাল্টি-পয়েন্ট নেটওয়ার্ক বোর্ড যা দীর্ঘ পরিসরের ভিডিও এবং ডেটা ডাউনলিংককে স্থল থেকে সমর্থন করে। এটি বায়ুতে একাধিক ট্রান্সমিটারকে সমর্থন করে যা স্থল থেকে একটি রিসিভারে এইচডি ভিডিও এবং টিটিএল ডেটা প্রেরণ করে।এটি দ্রুত গতিতে চলার সময় 50 কিলোমিটারের জন্য ফিক্সড উইং ড্রোন / হেলিকপ্টার / যানবাহনের ভিডিও ডাউনলিংকের জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
স্মার্ট অ্যান্টেনা এমআইএমও এফডিএম -605 পি টিএমকে 30 এমবিপিএস সংক্রমণ হারের সাথে রিয়েল-টাইম এইচডি ভিডিও এবং ব্রডব্যান্ড ইথারনেট সংযোগ সরবরাহ করে। এটি সমালোচনামূলক ব্যক্তিগত নেটওয়ার্কগুলিতে ওয়্যারলেস যোগাযোগের জন্য বিশেষ।
মাত্র ২৮০ গ্রাম ওজনের ভিটিওএল/ফিক্সড উইং ড্রোন/হেলিকপ্টার ওয়্যারলেস ট্রান্সমিশনের ক্ষেত্রে এর ব্যাপক সুবিধা রয়েছে।
এটি 10W এবং 20W সংস্করণে আসে জটিল আরএফ পরিবেশে দৃষ্টিশক্তির বাইরে ইউএভি ঘোড়ার জন্য একটি এনক্রিপ্ট করা যোগাযোগ লিঙ্ক তৈরি করতে।
মূল বৈশিষ্ট্য
|
 |
লং রেঞ্জ এইচডি ভিডিও কমিউনিকেশন এবং কম বিলম্ব
ভিটিওএল/ফিক্সড উইং ড্রোন/হেলিকপ্টারের জন্য দ্বি-দিকের ডেটা ট্রান্সমিশন সহ ৫০ কিলোমিটার বায়ু থেকে স্থল পর্যন্ত পূর্ণ এইচডি ভিডিও ডাউনলিংক সরবরাহ করে।
১৫০ কিলোমিটারের মধ্যে ৬০-৮০ মিমি থেকে কম বিলম্বের বৈশিষ্ট্যযুক্ত, যাতে আপনি লাইভ যা ঘটছে তা দেখতে এবং নিয়ন্ত্রণ করতে পারেন।
স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ
প্রতিটি নোডের ট্রান্সমিট পাওয়ার স্বয়ংক্রিয়ভাবে তার সিগন্যালের গুণমান অনুযায়ী নিয়ন্ত্রিত হয়।
ফ্রিকোয়েন্সি হপিং স্প্রেড স্পেকট্রাম (এফএইচএসএস)
IWAVE IP MESH প্রোডাক্ট অভ্যন্তরীণভাবে রিসিভ সিগন্যাল শক্তি RSRP, সিগন্যাল-থ্রো-রিয়েশন SNR, এবং বিট ত্রুটি হার SER এর মতো কারণগুলির উপর ভিত্তি করে বর্তমান লিঙ্কটি গণনা এবং মূল্যায়ন করবে।যদি তার বিচার শর্ত পূরণ করা হয়, এটি ফ্রিকোয়েন্সি হপিং করবে এবং তালিকা থেকে একটি সর্বোত্তম ফ্রিকোয়েন্সি পয়েন্ট নির্বাচন করবে।
ফ্রিকোয়েন্সি হপিং করা যায় কিনা তা বেতার অবস্থার উপর নির্ভর করে। যদি বেতার অবস্থা ভাল হয়, ফ্রিকোয়েন্সি হপিংটি বিচার শর্ত পূরণ না হওয়া পর্যন্ত করা হবে না।
স্বয়ংক্রিয় ফ্রিকোয়েন্সি পয়েন্ট নিয়ন্ত্রণ
বুট করার পর, এটি শেষ শাটডাউন করার আগে প্রাক সংরক্ষিত ফ্রিকোয়েন্সি পয়েন্টগুলির সাথে নেটওয়ার্ক করার চেষ্টা করবে। যদি প্রাক সংরক্ষিত ফ্রিকোয়েন্সি পয়েন্টগুলি নেটওয়ার্ক স্থাপন করার জন্য উপযুক্ত না হয়,এটি স্বয়ংক্রিয়ভাবে নেটওয়ার্ক স্থাপনের জন্য অন্যান্য উপলব্ধ ফ্রিকোয়েন্সি পয়েন্ট ব্যবহার করার চেষ্টা করবে.
প্রয়োগ
• বহু-পয়েন্ট দীর্ঘ দূরত্বের যোগাযোগ
• বিদ্যুৎ ও জলবিদ্যুৎ লাইন প্যাট্রোল পর্যবেক্ষণ
• অগ্নিনির্বাপক, সীমান্ত প্রতিরক্ষা এবং সামরিক বাহিনীর জন্য জরুরী যোগাযোগ
• সামুদ্রিক যোগাযোগ, ডিজিটাল তেলক্ষেত্র, ফ্লিট গঠন
স্পেসিফিকেশন
|
সাধারণ |
মেকানিক্যাল |
||
| টেকনোলজি | টিডি-এলটিই অ্যাক্সেস প্রযুক্তির উপর ভিত্তি করে ওয়্যারলেস | তাপমাত্রা | -২০ ডিগ্রি থেকে ৫৫ ডিগ্রি সেলসিয়াস পর্যন্ত |
| এনক্রিপশন | ZUC/SNOW3G/AES (128/256) ঐচ্ছিক লেয়ার-২ এনক্রিপশন | মাত্রা | ১১৬*৭০*১৭ মিমি |
| তারিখের হার | ৩০ এমবিপিএস | ওজন | ১০০ গ্রাম |
| সংবেদনশীলতা | -১০৩ ডিবিএম | ||
| পরিসীমা | ৫০ কিলোমিটার (বায়ু থেকে স্থল) | উপাদান | সিলভার অ্যানোডাইজড অ্যালুমিনিয়াম |
| মোড | পয়েন্ট টু মাল্টি পয়েন্ট | মাউন্ট | বোর্ডে |
| এমআইএমও | 2x2 এমআইএমও |
পাওয়ার |
|
| মডুলেশন | QPSK, 16QAM, 64QAM | ||
| আরএফ পাওয়ার | ৩৩ ডিবিএম | ভোল্টেজ | DC 12V |
| লেটেন্সি | শেষ থেকে শেষঃ 60ms-80ms | বিদ্যুৎ খরচ | ১১ ওয়াট |
| এন্টি-জ্যাম | স্বয়ংক্রিয়ভাবে ফ্রিকোয়েন্সি হপিং | ||
|
ফ্রিকোয়েন্সি |
ইন্টারফেস |
||
| 1.4 গিগাহার্টজ | 1427.9-1447.9MHz | আরএফ | 2 x এসএমএ |
| ৮০০ মেগাহার্টজ | 806-826 MHz | ইথারনেট | ১xজে৩০ |
| 2.4 গিগাহার্টজ | 2401.5-2481.5 MHz | ||
| পাওয়ার ইনপুট | ১xজে৩০ | ||
| টিটিএল ডেটা | ১xজে৩০ | ||
| ডিবাগ | ১xজে৩০ | ||
|
COMUART |
|
| বৈদ্যুতিক স্তর | 3.3V এবং 2.85V এর সাথে সামঞ্জস্যপূর্ণ |
| নিয়ন্ত্রণের তথ্য | RS232 |
| বাউড রেট | 115200 বিপিএস |
| ট্রান্সমিশন মোড | পাস-থ্রো মোড |
| অগ্রাধিকার স্তর | নেটওয়ার্ক পোর্টের চেয়ে উচ্চতর অগ্রাধিকার যখন সিগন্যাল ট্রান্সমিশন crooked হয়, নিয়ন্ত্রণ তথ্য অগ্রাধিকার প্রেরণ করা হবে |
| নোটঃ 1. তথ্য প্রেরণ এবং গ্রহণ নেটওয়ার্কে সম্প্রচার করা হয়। সফল নেটওয়ার্কিংয়ের পরে, প্রতিটি FDM-605P TM ইউনিট সিরিয়াল ডেটা গ্রহণ করতে পারে। 2. আপনি যদি প্রেরণ, গ্রহণ এবং নিয়ন্ত্রণের মধ্যে পার্থক্য করতে চান তবে আপনাকে নিজের ফর্ম্যাটটি নির্ধারণ করতে হবে |
|
|
সংবেদনশীলতা |
||
| 1.4GHZ | ২০ মেগাহার্টজ | -১০০ ডিবিএম |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | |
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | |
| ৩ এমএইচজেড | -১০৬ ডিবিএম | |
| ৮০০ এমএইচজেড | ২০ মেগাহার্টজ | -১০০ ডিবিএম |
| ১০ মেগাহার্টজ | -১০৩ ডিবিএম | |
| ৫ মেগাহার্টজ | -১০৪ ডিবিএম | |
| ৩ এমএইচজেড | -১০৬ ডিবিএম | |
|
|
