| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | এফআইএম-১৪৪০ |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |
50km UHF 300Mhz লং রেঞ্জ VTOL HDMI ড্রোন ভিডিও ট্রান্সমিটার এবং রিসিভার
বর্ণনা
এফআইএম-১৪৪০ ভিটিওএল এইচডিএমআই ভিডিও ট্রান্সমিটারটি সিওএফডিএম প্রযুক্তির উপর ভিত্তি করে 300Mhz-2Ghz প্রশস্ত ফ্রিকোয়েন্সি বিকল্পের সাথে তৈরি করা হয়েছে।এই অনন্য বৈশিষ্ট্যটি FIM-1440 কে 1080p 60fps ভিডিও স্ট্রিমটি 50ms কম বিলম্বের সাথে প্রেরণের ক্ষমতা দেয়.
স্ট্যান্ডার্ড ওমনি ফাইবার অ্যান্টেনা দিয়ে সজ্জিত, এফআইএম -১৪৪০ এর কার্যকর পরিসীমা ৫০-৭০ কিলোমিটার পর্যন্ত পৌঁছতে পারে। এফআইএম -১৪৪০ লং রেঞ্জ ড্রোন ট্রান্সমিটার একটি ব্যয়বহুল কার্যকর ভিডিও লিঙ্ক।এটি শুধুমাত্র নিয়ন্ত্রণ তথ্য ছাড়া HDMI ভিডিও ইনপুট এবং আউটপুট সমর্থন করে.

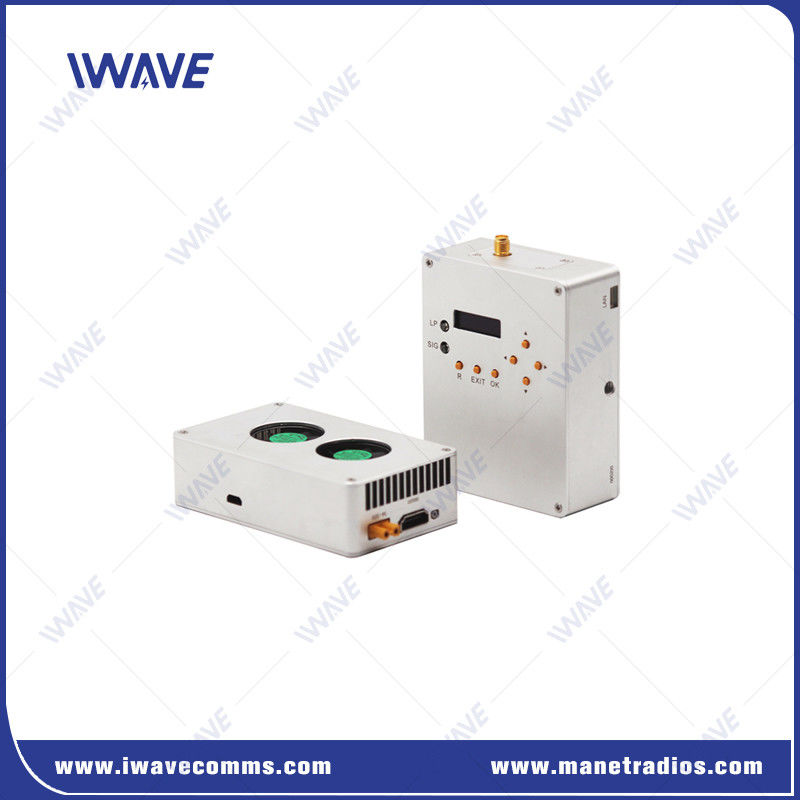

আমরা একটি সম্পূর্ণ সিস্টেম সরবরাহ করি যার মধ্যে রয়েছে ড্রোনের ট্রান্সমিটার, মাটিতে রিসিভার, অ্যান্টেনা এবং ডেটা ক্যাবল, পরামিতি কনফিগারেশন সফটওয়্যার, এইচডিএমআই ক্যাবল, পাওয়ার ক্যাবল।
মূল বৈশিষ্ট্য
|
● ৫০-৭০ কিলোমিটার লস রেঞ্জ এয়ার টু গ্রাউন্ড ●এন্টেনগুলি (ট্রান্সমিটার এবং রিসিভার) সহজেই এসএমএ পোর্ট ইন্টারফেসের মাধ্যমে সংযুক্ত। ●একটি 1/4 ইঞ্চি ফিক্সড পোর্ট কানেক্ট ক্যামেরা স্থিতিশীল। ●ভিডিও আউটপুটের জন্য একটি ১০০ এমবিপিএস ইথারনেট পোর্ট এবং এটি টিসিপি/আইপি/ইউডিপি সমর্থন করে। ● কন্ডাক্টিভ অ্যানোডাইজিং ক্র্যাফট এবং সিএনসি প্রযুক্তি দ্বৈত অ্যালুমিনিয়াম খাদ শেল ভাল প্রভাব প্রতিরোধের আছে। দুটি শীতল ভ্যান তাপ dissipation সাহায্য। ● মিনি আকার এবং হালকা ওজন মাত্র ২০০ গ্রাম |
 |
প্রয়োগ
বিশেষ উল্লেখ
| ওয়্যারলেস চ্যানেল | আপনার পছন্দের জন্য 300Mhz-2Ghz |
| যোগাযোগের ব্যান্ডউইথ | 2/4/8MHZ |
| আরএফ ট্রান্সমিশন পাওয়ার | 2.5W |
| তথ্য হার | 1.৫/৩/৬ এমবিপিএস |
| RX সংবেদনশীলতা | -108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz |
| এনক্রিপশন | AES128 |
| এন্ড টু এন্ড লেটেন্সি | 1080P60/720P60 কোডিং এবং ডিকোডিংয়ের জন্য 50-70ms |
| Tx এ ইন্টারফেস | ১০৮০পি৬০ এইচডিএমআই আরএক্স×১ |

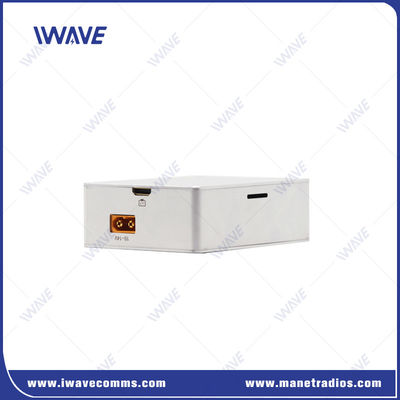

| পাওয়ার ইনপুট ইন্টারফেস--XT30 ইন্ডাস্ট্রিয়াল গ্রেড ×১ | |
| ইউএসবি ২.০ - কনফিগারেশনের জন্য পিসির সাথে সংযোগ স্থাপন | |

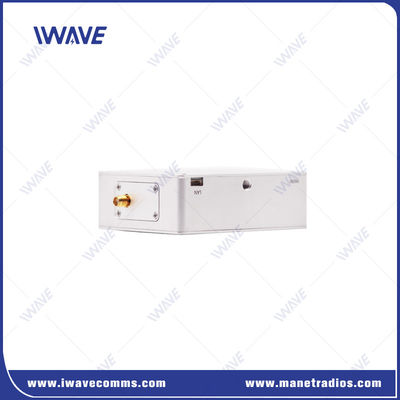

| এসএমএ আরএফ ×১ | |
| Rx-এ ইন্টারফেস | ১০৮০পি৬০ এইচডিএমআই মিনি ×১ |
| এলসিডি... আরএসএসআই এবং লিঙ্ক অবস্থা প্রদর্শন করছে। | |
| বোতাম × 5-- রিসিভার মডেল কনফিগার করার জন্য। | |
| পাওয়ার ইনপুট ইন্টারফেস--XT60 শিল্প গ্রেড ×1 | |
| এসএমএ আরএফ ×১ | |
| ইথারনেট থেকে RJ45 × 1 | |
| ওয়্যারলেস ত্রুটি সহনশীলতা | FEC/MPEG |
| মডুলেশন | DVB-T/DVB-T2/DVB-T2 |
| দূরত্ব পরিসীমা | বায়ু থেকে স্থলঃ ৫০-৭০ কিলোমিটার. |
| মাটি থেকে মাটিতেঃ এনএলওএস 1-2 কিমি | |
| শুরু সময় | পাঁচ |
| পাওয়ার ইনপুট | DC 14-18V ((Tx) (DC16V প্রস্তাবিত) DC 10-14V ((Rx) (DC12V প্রস্তাবিত) |
| পুনরায় সংযোগের সময় | সিগন্যাল পুনরুদ্ধারের পর ১ সেকেন্ডের কম |
| সিওএফডিএম | QPSK একমুখী |
| শক্তি খরচ (সর্বোচ্চ) | ট্রান্সমিটার টার্মিনালঃ 25W রিসিভার টার্মিনালঃ 11W |
| তাপমাত্রা পরিসীমা | অপারেটিং তাপমাত্রাঃ -40°85°সিস্টোরেজ তাপমাত্রাঃ -55 - 125°C |
| মাত্রা | TX: 97x57x30mm RX: 91x72x30mm |
| রেডিয়েটার | ফ্যান কুলার বা অ্যালুমিনিয়াম তাপ সিঙ্ক |
| গ্রাম | TX: ২০০ গ্রাম আরএক্সঃ ২০২ গ্রাম |
| মেটাল কেস | কন্ডাক্টিভ অ্যানোডাইজিং ক্রাফট |
| সিএনসি প্রযুক্তি | |
| ডাবল অ্যালুমিনিয়াম খাদ শেল |
|
|
