| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FIM-2450 |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

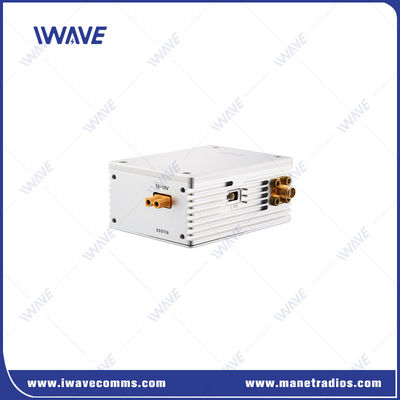

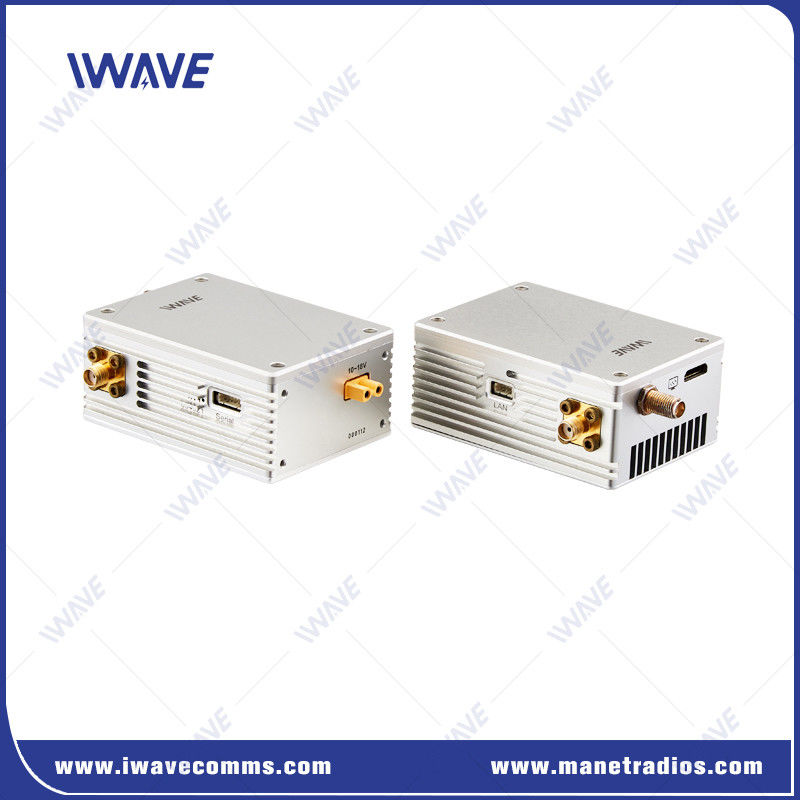

50 কিমি লং রেঞ্জ এইচডিএমআই এবং এসডিআই ড্রোন ভিডিও ট্রান্সমিটার এবং সিরিয়াল ডেটা ডাউনলিংক
বর্ণনা
IWAVE FIM-2450 ড্রোন HDMI এবং SDI ভিডিও ট্রান্সমিটার এবং সিরিয়াল ডেটা ডাউনলিংক HDMI, SDI এবং আইপি ভিডিও ইনপুট সহ বড় ড্রোনগুলির জন্য শক্তিশালী ভিডিও এবং নিয়ন্ত্রণ চ্যানেল সরবরাহ করে।এটি 50 কিলোমিটারের জন্য কোনও অবকাঠামো ছাড়াই ফ্লাইট কন্ট্রোল ডেটা এবং মভলিংক ফ্লাইট কন্ট্রোল ডেটা সরবরাহ করে।.
এফআইএম-২৪৫০ ড্রোন ক্যামেরা ট্রান্সমিটার উন্নত টিডিডি-সিওএফডিএম প্রযুক্তির উপর ভিত্তি করে তৈরি।যা FIM-2450 কে ভিডিও চ্যানেলে 6 এমবিপিএস পর্যন্ত উচ্চ প্রবাহ সমর্থন করার ক্ষমতা দেয় এবং দূরত্ব 50 কিলোমিটার পরিসীমা হলে নিয়ন্ত্রণ চ্যানেলে উচ্চতর স্থিতিশীলতা দেয়.
এফআইএম-২৪৫০ এর বোর্ড ইউনিট মাত্র ১৬০ গ্রাম ওজনের।
ভিডিও চ্যানেলটি সহজেই এইচডিএমআই ইন্টারফেস, এসডিআই ইন্টারফেস এবং ইথারনেট ইন্টারফেস মাধ্যমে সংযুক্ত করা যেতে পারে। কন্ট্রোল চ্যানেলের জন্য সিরিয়াল ইন্টারফেস ব্যবহার করা যেতে পারে।
মূল বৈশিষ্ট্য
|
• ডুয়াল Tx অ্যান্টেনা এবং ডুয়াল Rx অ্যান্টেনা। • অত্যন্ত দক্ষ H.264+H.265/FPGA এনকোডিং |
 |
800Mhz এবং 1.4G ব্যান্ড অপারেশন
এফআইএম-২৪৫০ ড্রোন লং রেঞ্জ ভিডিও ট্রান্সমিটারটি বিমানের নিয়ন্ত্রণ ব্যবস্থায় হস্তক্ষেপ এড়াতে ৮০৬ থেকে ৮২৬ মেগাহার্টজ এবং ১৪২৮ থেকে ১৪৪৮ মেগাহার্টজ ফ্রিকোয়েন্সি রেঞ্জ ব্যবহার করে, যা সাধারণত ২.৪ গিগাহার্টজ।
এন্টি-ইন্টারফারেন্সের জন্য FHSS
অটোমেটিক ফ্রিকোয়েন্সি হপিং স্প্রেড স্প্রেড স্পেকট্রাম (এফএইচএসএস) এন্টি-ইনফেরেশন ব্যবহারের জন্য সেরা উপলব্ধ চ্যানেলটি বেছে নেবে।
এসডিআই/এইচডিএমআই/আইপি ক্যামেরা ইনপুট
ভিডিও ইনপুটঃ আইপি ক্যামেরার জন্য ইথারনেট পোর্ট, HDMI ক্যামেরার জন্য মিনি এইচডিএমআই পোর্ট এবং এসডিআই ক্যামেরার জন্য এসএমএ পোর্ট।
ভিডিও আউটপুটঃ HDMI, SDI এবং ইথারনেট।
ফ্লাইট নিয়ন্ত্রণ
এফআইএম-২৪৫০ এর দুটি পূর্ণ ডুপ্লেক্স সিরিয়াল পোর্ট রয়েছে। তারা ইউএভির উপর ফিক্সড ফ্লাইট কন্ট্রোলারের জন্য নিয়ন্ত্রণ সংকেত বেতার প্রেরণ করতে সক্ষম। এটি পিক্সহক 2 / কিউব / ভি 2 এর সাথে মসৃণভাবে কাজ করেছে।4.8/4, Apm2.8, ইত্যাদি গ্রাউন্ড সফটওয়্যার সমর্থন মিশন প্ল্যানার এবং কিউগ্রাউন্ড।
এনক্রিপ্টড ট্রান্সমিশন
এফআইএম-২৪৫০ ড্রোন ডিজিটাল ভিডিও ট্রান্সমিটারটি ভিডিও এনক্রিপশনের জন্য AES128 ব্যবহার করে যাতে নিশ্চিত করা যায় যে কেউ অননুমোদিত আপনার ভিডিও ফিডটি আটকতে পারে না।
প্রয়োগ
ড্রোন ভিডিও ডাউনলিংক হল ভিডিও সঠিকভাবে এবং দ্রুত এক জায়গা থেকে অন্য জায়গায় প্রেরণ করা যাতে স্থলপথে মানুষ স্পষ্টভাবে দেখতে পায় কি হচ্ছে রিয়েল টাইমে। অতএব,ড্রোন ভিডিও ট্রান্সমিটার ড্রোন এর "চোখ" নামেও পরিচিতএটি তেল পাইপলাইন পরিদর্শন, উচ্চ ভোল্টেজ পরিদর্শন, বন আগুন পর্যবেক্ষণ ইত্যাদির মতো জরুরী পরিস্থিতিতে গুরুত্বপূর্ণ ভূমিকা পালন করে।জরুরী পরিস্থিতির ঘটনার পর মাটিতে থাকা মানুষ দ্রুত প্রতিক্রিয়া জানাতে পারে।.
স্পেসিফিকেশন
| ঘনত্ব | ৮০০ মেগাহার্টজ | ৮০৬-৮২৬ মেগাহার্টজ |
| 1.4 গিগাহার্টজ | ১৪২৮-১৪৪৮ মেগাহার্টজ | |
| এন্টি-ইনফেরেনশন | ফ্রিকোয়েন্সি হপিং | |
| ব্যান্ডউইথ | ৮ মেগাহার্টজ | |
| আরএফ পাওয়ার | ২ ওয়াট | |
| ট্রান্সমিশন রেঞ্জ | ৫০ কিমি | |
| তারিখের হার | 6 এমবিপিএস (ভিডিও, ইথারনেট এবং সিরিয়াল ডেটা দ্বারা ভাগ করা) সেরা ভিডিও স্ট্রিমঃ 2.5 এমবিপিএস | |
| বাউড রেট | 115200 | |
| Rx সংবেদনশীলতা | -১০৪ ডিবিএম | |
| ওয়্যারলেস ফ্যাল্ট টলারেন্স অ্যালগরিদম | ওয়্যারলেস বেজব্যান্ড FEC ফরওয়ার্ড ত্রুটি সংশোধন/ভিডিও কোডেক সুপার ত্রুটি সংশোধন | |
| ভিডিও লেটেন্সি | এনকোডিং + ট্রান্সমিশন + ডিকোডিংয়ের জন্য মোট লেটেন্সি 720 পি/৬০ <৫০ এমএস 720P/30 <40 এমএস ১০৮০পি/৬০ <৮০এমএস ১০৮০পি/৩০ <৫০ এমএস |
|
| লিঙ্ক পুনর্নির্মাণের সময় | <১ সেকেন্ড | |
| মডুলেশন | আপলিংক QPSK/ডাউনলিংক QPSK | |
| ভিডিও সংকোচনের বিন্যাস | এইচ.264 | |
| ভিডিও রঙের স্থান | 4:2:0 (বিকল্প 4:2(২) | |
| এনক্রিপশন | AES128 | |
| শুরু সময় | ১৫ | |
| শক্তি | ডিসি-১২ ভোল্ট (৭১৮ ভোল্ট) | |
| ইন্টারফেস | Tx এবং Rx এর ইন্টারফেস একই1* ভিডিও ইনপুট/আউটপুটঃ মিনি HDMI 1*ভিডিও ইনপুট/আউটপুটঃ SMA ((SDI) 1* পাওয়ার ইনপুট ইন্টারফেস 2*অ্যান্টেনা ইন্টারফেসঃ এসএমএ 2* সিরিয়াল (3.3VTTL) 1*LAN (100Mbps) |
|
| সূচক | পাওয়ার ওয়্যারলেস লিঙ্ক স্ট্যাটাস নির্দেশক | |
| বিদ্যুৎ খরচ | Tx: 17W ((Max) Rx: 16W | |
| তাপমাত্রা | কাজঃ -40 ~ + 85°সিসংরক্ষণঃ -55 ~ + 100°সি | |
| মাত্রা | Tx/Rx:73.8 x 54 x 31 মিমি(এসএএমএ এবং পাওয়ার প্লাগ অন্তর্ভুক্ত নয়) | |
| ওজন | Tx/Rx: 160g | |
| মেটাল কেস ডিজাইন | সিএনসি কারুশিল্প | |
| ডাবল অ্যালুমিনিয়াম খাদ শেল | ||
| কন্ডাক্টিভ অ্যানোডাইজিং ক্র্যাফট | ||
|
|
