| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-6802PTM |
| MOQ: | 2 ইউনিট |
| মূল্য: | negotiable |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

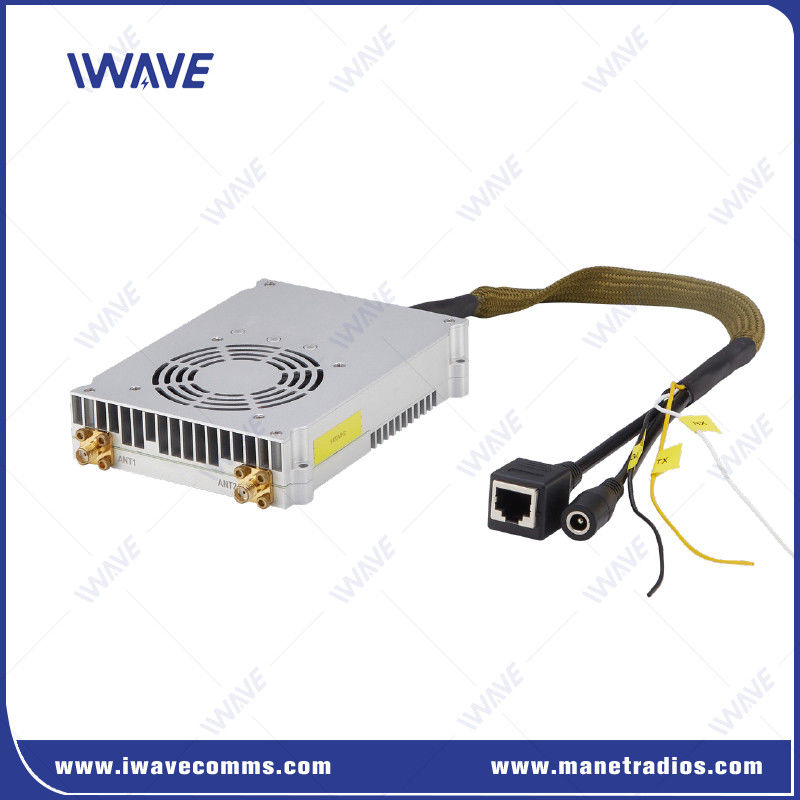

এইচডি ভিডিও এবং ডেটা যোগাযোগের জন্য উচ্চ-কার্যকারিতা ওয়্যারলেস ট্রান্সমিশন সিস্টেম
বর্ণনা
দ্যFDM-6802PTM, IWAVE দ্বারা ডিজাইন করা হয়েছে, একটি পরিপক্ক SOC চিপসেট উপর ভিত্তি করে একটি কাটিয়া প্রান্ত বেতার সংক্রমণ সমাধান।২ ওয়াট পাওয়ারএবং2x2 এমআইএমও, এটি শক্তিশালী এবং নিরাপদ প্রদান করেআইপি-ভিত্তিক যোগাযোগএইচডি ভিডিও, ডেটা এবং সিরিয়াল কন্ট্রোলের জন্য।
মাত্র ২৭৩ গ্রাম ওজনের ভিটিওএল/ফিক্সড উইং ড্রোন/হেলিকপ্টার ওয়্যারলেস ট্রান্সমিশনের ক্ষেত্রে এর ব্যাপক সুবিধা রয়েছে।
এটি 10W এবং 20W সংস্করণে আসে জটিল আরএফ পরিবেশে দৃষ্টিশক্তির বাইরে ইউএভি ঘোড়ার জন্য একটি এনক্রিপ্ট করা যোগাযোগ লিঙ্ক তৈরি করতে।
মূল বৈশিষ্ট্য
|
|
ফ্রিকোয়েন্সি হপিং স্প্রেড স্পেকট্রাম (এফএইচএসএস)
IWAVE IP MESH প্রোডাক্ট অভ্যন্তরীণভাবে রিসিভ সিগন্যাল শক্তি RSRP, সিগন্যাল-থ্রো-রিয়েশন SNR, এবং বিট ত্রুটি হার SER এর মতো কারণগুলির উপর ভিত্তি করে বর্তমান লিঙ্কটি গণনা এবং মূল্যায়ন করবে।যদি তার বিচার শর্ত পূরণ করা হয়, এটি ফ্রিকোয়েন্সি হপিং করবে এবং তালিকা থেকে একটি সর্বোত্তম ফ্রিকোয়েন্সি পয়েন্ট নির্বাচন করবে।
ফ্রিকোয়েন্সি হপিং করা যায় কিনা তা বেতার অবস্থার উপর নির্ভর করে। যদি বেতার অবস্থা ভাল হয়, ফ্রিকোয়েন্সি হপিংটি বিচার শর্ত পূরণ না হওয়া পর্যন্ত করা হবে না।
স্বয়ংক্রিয় ফ্রিকোয়েন্সি পয়েন্ট নিয়ন্ত্রণ
বুট করার পর, এটি শেষ শাটডাউন করার আগে প্রাক সংরক্ষিত ফ্রিকোয়েন্সি পয়েন্টগুলির সাথে নেটওয়ার্ক করার চেষ্টা করবে। যদি প্রাক সংরক্ষিত ফ্রিকোয়েন্সি পয়েন্টগুলি নেটওয়ার্ক স্থাপন করার জন্য উপযুক্ত না হয়,এটি স্বয়ংক্রিয়ভাবে নেটওয়ার্ক স্থাপনের জন্য অন্যান্য উপলব্ধ ফ্রিকোয়েন্সি পয়েন্ট ব্যবহার করার চেষ্টা করবে.
কেন FDM-6802PTM বেছে নিন?
উচ্চ ব্যান্ডউইথঃকম লেটেন্সির সাথে ভিডিও এবং ডেটা যোগাযোগ দক্ষতার সাথে পরিচালনা করে।
এন্টি-ইনফেরেনশন:উন্নত এফএইচএসএস এবং অভিযোজিত মডুলেশন চ্যালেঞ্জিং আরএফ পরিবেশে নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে।
প্লাগ-এন্ড-প্লেঃস্বয়ংক্রিয় কনফিগারেশন এবং গতিশীল নেটওয়ার্কিংয়ের সাথে স্থাপনার সহজতর করে।
টেকসই এবং নমনীয়ঃজে৩০ এভিয়েশন প্লাগ ইন্টারফেস এবং একাধিক যোগাযোগের বিকল্প এটিকে বিভিন্ন শক্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
দ্যFDM-6802PTMএটি এমন শিল্পের জন্য একটি আদর্শ সমাধান যা সমালোচনামূলক ভিডিও এবং ডেটা যোগাযোগের কাজগুলির জন্য একটি নির্ভরযোগ্য, অভিযোজনযোগ্য এবং উচ্চ-কার্যকারিতাযুক্ত ওয়্যারলেস ট্রান্সমিশন সিস্টেমের প্রয়োজন।
স্পেসিফিকেশন
|
সাধারণ |
ওয়্যারলেস |
|||
|
প্রযুক্তি |
টিডি-এলটিই টেকনোলজি স্ট্যান্ডার্ডের ভিত্তিতে ওয়্যারলেস |
যোগাযোগ |
1T1R |
|
|
ভিডিও ট্রান্সমিশন |
১০৮০ পি এইচডি ভিডিও ট্রান্সমিশন, এইচ.২৬৪/এইচ.২৬৫ অ্যাডাপ্টিভ |
আইপি ডেটা ট্রান্সমিশন |
আইপি প্যাকেটের উপর ভিত্তি করে ডেটা সংক্রমণ সমর্থন করে |
|
|
এনক্রিপশন |
ZUC/SNOW3G/AES ((128) বিকল্প স্তর-২ |
ডাটা লিঙ্ক |
সম্পূর্ণ ডুপ্লেক্স যোগাযোগ |
|
|
ডেটা রেট |
সর্বোচ্চ ১০০ এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) |
আপ & ডাউন অনুপাত |
2D3U/3D2U/4D1U/1D4U |
|
|
পরিসীমা |
ইউজিভিঃ ৫-১০ কিলোমিটার মাটি থেকে মাটিতে (LOS) |
স্বয়ংক্রিয় পুনর্গঠন চেইন |
লিংক ব্যর্থতার পরে স্বয়ংক্রিয় লিঙ্ক পুনরায় স্থাপন / লিংক ব্যর্থতার পরে নেটওয়ার্ক পুনরায় স্থাপন করুন |
|
|
সক্ষমতা |
৬৪টি নোড |
সংবেদনশীলতা |
||
|
এমআইএমও |
2x2 এমআইএমও |
1.4GHZ |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
প্রেরণ ক্ষমতা |
২ ওয়াট |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
বিলম্ব |
এয়ার ইন্টারফেস বিলম্ব <30ms |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
মডুলেশন |
QPSK, 16QAM, 64QAM |
৬০০ এমএইচজেড |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
অ্যান্টি-জামিং |
ফ্রিকোয়েন্সি হপিং এবং অ্যাডাপ্টিভ মডুলেশন |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
ব্যান্ডউইথ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
বিদ্যুৎ খরচ |
৩০ ওয়াট |
ফ্রিকোয়েন্সি অপশন |
||
|
পাওয়ার ইনপুট |
DC24V-DC27V |
1.4 গিগাহার্টজ |
1420Mhz-1530MHz |
|
|
মাত্রা |
৮৬*১২০*২৪.২ মিমি |
৬০০ মেগাহার্টজ |
634Mhz-674Mhz |
|
|
মেকানিক্যাল |
||
|
কাজের তাপমাত্রা |
-২০°সি~+৫৫°সি |
|
|
মাত্রা |
130*100*25mm ((অ্যান্টেনা অন্তর্ভুক্ত নয়) |
|
|
ওজন |
২৭৩ গ্রাম |
|
|
ইন্টারফেস |
||
|
আরএফ |
2 x এসএমএ |
|
|
ইথারনেট |
1xইথারনেট |
|
|
COMUART |
3xসিরিয়াল পোর্ট |
1. ডিবাগ সিরিয়াল পোর্ট |
|
পাওয়ার |
1xDC ইনপুট |
DC24V-27V |
|
কমান্ড ইন্টারফেস |
এটি কমান্ড কনফিগারেশন |
AT কমান্ড কনফিগারেশনের জন্য API/HTTP/UART |
|
কনফিগারেশন ম্যানেজমেন্ট |
ওয়েবইউআই, এপিআই এবং পরিচালনা সফ্টওয়্যার মাধ্যমে সমর্থন কনফিগারেশন |
|
|
কাজের মোড |
টিসিপি সার্ভার মোড |
যখন TCP সার্ভার হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার কম্পিউটার সংযোগের জন্য অপেক্ষা করে।
যখন একটি TCP ক্লায়েন্ট হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার সক্রিয়ভাবে গন্তব্য আইপি দ্বারা নির্দিষ্ট নেটওয়ার্ক সার্ভারের সাথে একটি সংযোগ শুরু করে।
আইটিসিপি সার্ভার, টিসিপি ক্লায়েন্ট, ইউডিপি, ইউডিপি মাল্টিকাস্ট, টিসিপি সার্ভার/ক্লায়েন্ট সহাবস্থান, এমকিউটিটি
|
|
বাউড রেট |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
প্রোটোকল |
ইথারনেট, আইপি, টিসিপি, ইউডিপি, এইচটিটিপি, এআরপি, আইসিএমপি, ডিএইচসিপি, ডিএনএস, এমকিউটিটি, মডবাস টিসিপি, ডিএলটি/৬৪৫, পাস-থ্রো মোড |
|
|
সিস্টেম ব্যবস্থাপনা |
WATCHDOG ফাংশন সমর্থন করে, সমস্ত সিস্টেম-স্তরের ব্যতিক্রম সনাক্ত এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা যেতে পারে |
|
|
|
