| ব্র্যান্ড নাম: | IWAVE |
| মডেল নম্বর: | FDM-6802PTM |
| MOQ: | 2 ইউনিট |
| মূল্য: | আলোচনাযোগ্য |
| বিতরণ সময়: | ৫-৮ কর্মদিবস |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/পি, টি/টি |

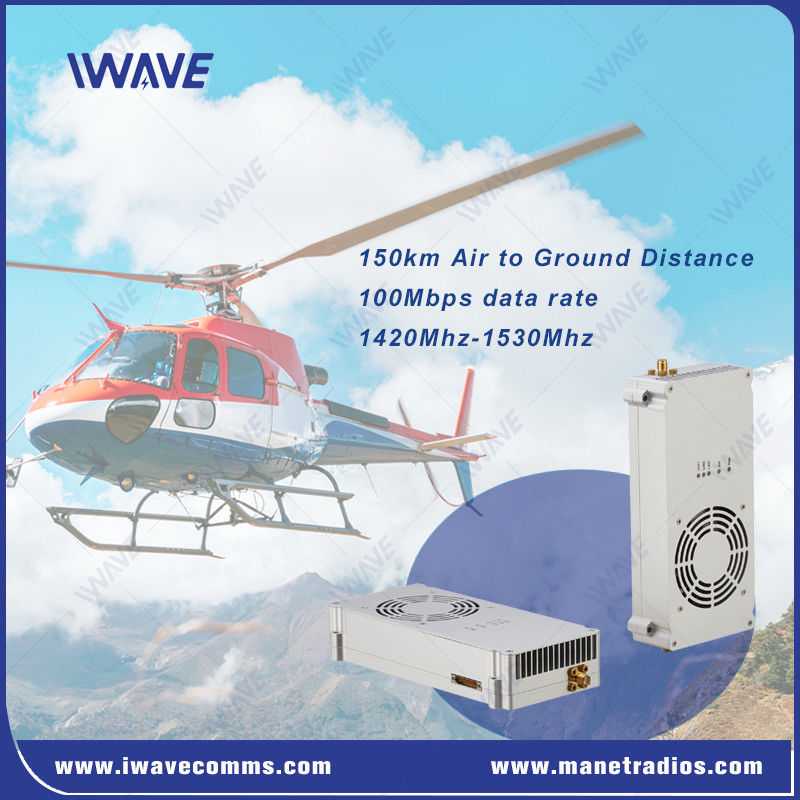

রিয়েল-টাইম এইচডি ভিডিও এবং টিটিএল ডেটা ফিক্সড উইং ড্রোন/হেলিপ্যাক্টর ট্রান্সমিটারের জন্য
বর্ণনা
দ্যFDM-6810PTMরিয়েল-টাইমের জন্য একটি অত্যন্ত নির্ভরযোগ্য যোগাযোগ সমাধানএইচডি ভিডিও এবং টিটিএল ডেটা ট্রান্সমিশনবিশেষভাবে ডিজাইন করা হয়েছেফিক্সড উইং ড্রোনএবংহেলিকপ্টারএই সিস্টেমটি দীর্ঘ দূরত্বের যোগাযোগকে সমর্থন করার জন্য ডিজাইন করা হয়েছে এবং চ্যালেঞ্জিং পরিবেশে মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশনগুলির জন্য উচ্চমানের ভিডিও এবং রিয়েল-টাইম ডেটা সরবরাহ করে।এটি দ্রুত গতিতে চলার সময় 50 কিলোমিটারের জন্য ফিক্সড উইং ড্রোন / হেলিকপ্টার / যানবাহনের ভিডিও ডাউনলিংকের জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
স্মার্ট অ্যান্টেনা এমআইএমও তৈরিFDM-6810PTM১০০ এমবিপিএস ট্রান্সমিশন রেট সহ রিয়েল-টাইম এইচডি ভিডিও এবং ব্রডব্যান্ড ইথারনেট সংযোগ প্রদান করে।
মূল বৈশিষ্ট্য
|
|
লং রেঞ্জ এইচডি ভিডিও কমিউনিকেশন এবং কম বিলম্ব
ভিটিওএল/ফিক্সড উইং ড্রোন/হেলিকপ্টারের জন্য দ্বিপাক্ষিক ডেটা ট্রান্সমিশনের সাথে ১৫০ কিমি বায়ু থেকে স্থল পর্যন্ত পূর্ণ এইচডি ভিডিও ডাউনলিংক সরবরাহ করে।
১৫০ কিলোমিটারের মধ্যে ৬০-৮০ মিমি থেকে কম বিলম্বের বৈশিষ্ট্যযুক্ত, যাতে আপনি লাইভ যা ঘটছে তা দেখতে এবং নিয়ন্ত্রণ করতে পারেন।
স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ
প্রতিটি নোডের ট্রান্সমিট পাওয়ার স্বয়ংক্রিয়ভাবে তার সিগন্যালের গুণমান অনুযায়ী নিয়ন্ত্রিত হয়।
এইচডি ভিডিও এবং ডেটা ট্রান্সমিশনঃভিডিও স্ট্রিমিং, টেলিমেট্রি এবং নিয়ন্ত্রণের জন্য স্থিতিশীল এবং সুরক্ষিত যোগাযোগ লিঙ্কগুলি নিশ্চিত করে।
গতিশীল নেটওয়ার্ক পরিবেশঃদ্রুত পরিবর্তনশীল, উচ্চ চাহিদা ওয়্যারলেস পরিবেশের জন্য আদর্শ।
শিল্প ও কৌশলগত ব্যবহারঃড্রোন, স্বয়ংচালিত যানবাহন এবং অন্যান্য গুরুত্বপূর্ণ সিস্টেমে শক্তিশালী, দীর্ঘ দূরত্বের যোগাযোগের প্রয়োজনীয় অ্যাপ্লিকেশন সমর্থন করে।
স্পেসিফিকেশন
|
সাধারণ |
ওয়্যারলেস |
|||
|
প্রযুক্তি |
টিডি-এলটিই টেকনোলজি স্ট্যান্ডার্ডের ভিত্তিতে ওয়্যারলেস |
যোগাযোগ |
1T1R |
|
|
ভিডিও ট্রান্সমিশন |
১০৮০ পি এইচডি ভিডিও ট্রান্সমিশন, এইচ.২৬৪/এইচ.২৬৫ অ্যাডাপ্টিভ |
আইপি ডেটা ট্রান্সমিশন |
আইপি প্যাকেটের উপর ভিত্তি করে ডেটা সংক্রমণ সমর্থন করে |
|
|
এনক্রিপশন |
ZUC/SNOW3G/AES ((128) বিকল্প স্তর-২ |
ডাটা লিঙ্ক |
সম্পূর্ণ ডুপ্লেক্স যোগাযোগ |
|
|
ডেটা রেট |
সর্বোচ্চ ১০০ এমবিপিএস ((উপরে এবং নিচে লিঙ্ক) |
আপ & ডাউন অনুপাত |
2D3U/3D2U/4D1U/1D4U |
|
|
পরিসীমা |
ইউজিভিঃ ৫-১০ কিলোমিটার মাটি থেকে মাটিতে (LOS) |
স্বয়ংক্রিয় পুনর্গঠন চেইন |
লিংক ব্যর্থতার পরে স্বয়ংক্রিয় লিঙ্ক পুনরায় স্থাপন / লিংক ব্যর্থতার পরে নেটওয়ার্ক পুনরায় স্থাপন করুন |
|
|
সক্ষমতা |
৬৪টি নোড |
সংবেদনশীলতা |
||
|
এমআইএমও |
2x2 এমআইএমও |
1.4GHZ |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
প্রেরণ ক্ষমতা |
১০ ওয়াট |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
বিলম্ব |
এয়ার ইন্টারফেস বিলম্ব <30ms |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
মডুলেশন |
QPSK, 16QAM, 64QAM |
৬০০ এমএইচজেড |
২০ মেগাহার্টজ |
-১০২ ডিবিএম |
|
অ্যান্টি-জামিং |
ফ্রিকোয়েন্সি হপিং এবং অ্যাডাপ্টিভ মডুলেশন |
১০ মেগাহার্টজ |
-১০০ ডিবিএম |
|
|
ব্যান্ডউইথ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
৫ মেগাহার্টজ |
-৯৬ ডিবিএম |
|
|
বিদ্যুৎ খরচ |
৩০ ওয়াট |
ফ্রিকোয়েন্সি অপশন |
||
|
পাওয়ার ইনপুট |
DC24V-DC27V |
1.4 গিগাহার্টজ |
1420Mhz-1530MHz |
|
|
মাত্রা |
৮৬*১২০*২৪.২ মিমি |
৬০০ মেগাহার্টজ |
634Mhz-674Mhz |
|
|
মেকানিক্যাল |
||
|
কাজের তাপমাত্রা |
-২০°সি~+৫৫°সি |
|
|
মাত্রা |
130*100*25mm ((অ্যান্টেনা অন্তর্ভুক্ত নয়) |
|
|
ওজন |
২৭৩ গ্রাম |
|
|
ইন্টারফেস |
||
|
আরএফ |
2 x এসএমএ |
|
|
ইথারনেট |
1xইথারনেট |
|
|
COMUART |
3xসিরিয়াল পোর্ট |
1. ডিবাগ সিরিয়াল পোর্ট |
|
পাওয়ার |
1xDC ইনপুট |
DC24V-27V |
|
কমান্ড ইন্টারফেস |
এটি কমান্ড কনফিগারেশন |
AT কমান্ড কনফিগারেশনের জন্য API/HTTP/UART |
|
কনফিগারেশন ম্যানেজমেন্ট |
ওয়েবইউআই, এপিআই এবং পরিচালনা সফ্টওয়্যার মাধ্যমে সমর্থন কনফিগারেশন |
|
|
কাজের মোড |
টিসিপি সার্ভার মোড |
যখন TCP সার্ভার হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার কম্পিউটার সংযোগের জন্য অপেক্ষা করে।
যখন একটি TCP ক্লায়েন্ট হিসাবে সেট করা হয়, সিরিয়াল পোর্ট সার্ভার সক্রিয়ভাবে গন্তব্য আইপি দ্বারা নির্দিষ্ট নেটওয়ার্ক সার্ভারের সাথে একটি সংযোগ শুরু করে।
আইটিসিপি সার্ভার, টিসিপি ক্লায়েন্ট, ইউডিপি, ইউডিপি মাল্টিকাস্ট, টিসিপি সার্ভার/ক্লায়েন্ট সহাবস্থান, এমকিউটিটি
|
|
বাউড রেট |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
প্রোটোকল |
ইথারনেট, আইপি, টিসিপি, ইউডিপি, এইচটিটিপি, এআরপি, আইসিএমপি, ডিএইচসিপি, ডিএনএস, এমকিউটিটি, মোডবাস টিসিপি, ডিএলটি/৬৪৫, পাস-থ্রো মোড |
|
|
সিস্টেম ব্যবস্থাপনা |
WATCHDOG ফাংশন সমর্থন করে, সমস্ত সিস্টেম-স্তরের ব্যতিক্রম সনাক্ত এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা যেতে পারে |
|
|
